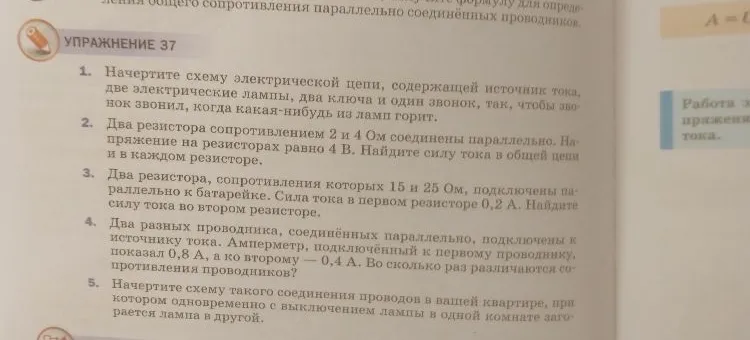

УПРАЖНЕНИЕ 37. 1. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

Question

Вопрос:

УПРАЖНЕНИЕ 37. 1. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

Фотография

Ответ ассистента

Accepted Answer

1. Для того чтобы звонок работал при включении любой из двух ламп, лампы должны быть соединены параллельно, а звонок подключён последовательно к этому параллельному участку. Каждая лампа управляется своим ключом (выключателем), которые стоят в ветвях с лампами. 2. Дано: $R_1 = 2\, \text{Ом}$, $R_2 = 4\, \text{Ом}$, $U = 4\, \text{В}$. Найти: $I_1, I_2, I_{\text{общ}}$. При параллельном соединении напряжение на всех участках одинаково: $U_1 = U_2 = U = 4\, \text{В}$. Сила тока в первом резисторе: $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2\, \text{А}$. Сила тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1\, \text{А}$. Общая сила тока: $I_{\text{общ}} = I_1 + I_2 = 2 + 1 = 3\, \text{А}$. **Ответ: 2 А, 1 А, 3 А.** 3. Дано: $R_1 = 15\, \text{Ом}$, $R_2 = 25\, \text{Ом}$, $I_1 = 0,2\, \text{А}$. Найти: $I_2$. При параллельном соединении $U_1 = U_2$. Выразим напряжение через закон Ома: $I_1 \cdot R_1 = I_2 \cdot R_2$. Отсюда $I_2 = \frac{I_1 \cdot R_1}{R_2} = \frac{0,2 \cdot 15}{25} = \frac{3}{25} = 0,12\, \text{А}$. **Ответ: 0,12 А.** 4. Дано: $I_1 = 0,8\, \text{А}$, $I_2 = 0,4\, \text{А}$. Найти: $\frac{R_2}{R_1}$. При параллельном соединении напряжения равны: $I_1 \cdot R_1 = I_2 \cdot R_2$. Следовательно, отношение сопротивлений обратно пропорционально отношению токов: $\frac{R_2}{R_1} = \frac{I_1}{I_2} = \frac{0,8}{0,4} = 2$. **Ответ: сопротивления различаются в 2 раза.** 5. Такая схема реализуется с помощью переключателя (проходного выключателя). Провода подключаются так, что цепь одной лампы замыкается в тот момент, когда цепь другой размыкается.
