Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

Question

Вопрос:

Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

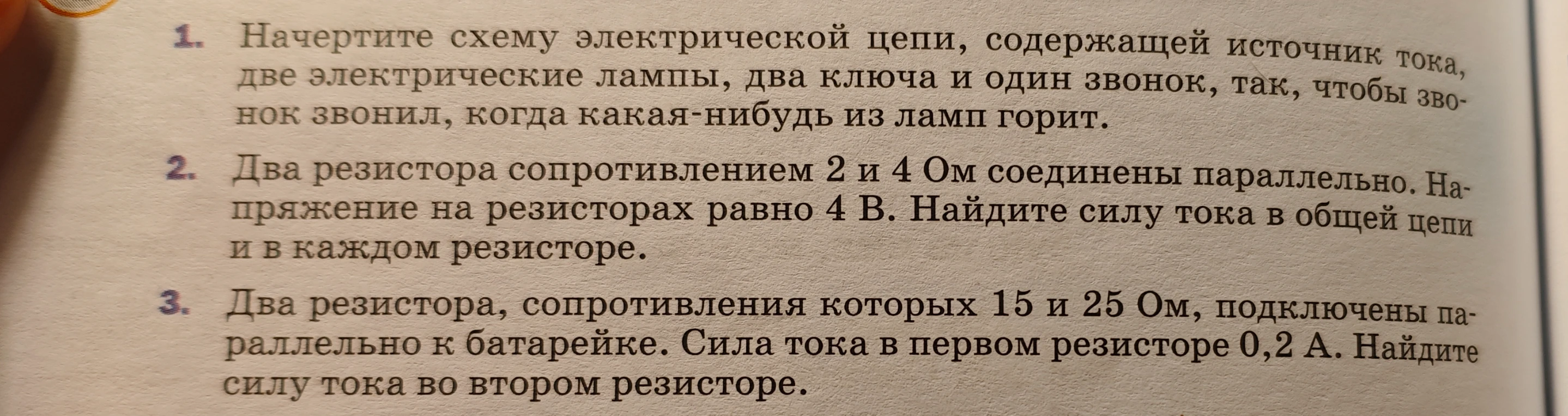

Фотография

Ответ ассистента

Accepted Answer

1. **Схема:** Чтобы звонок работал одновременно с любой из ламп, нужно составить две параллельные ветви, каждая из которых содержит последовательно соединенные лампу и ключ. Эти ветви подключаются параллельно друг другу, а звонок и источник тока включаются в общую (нерасветвленную) часть цепи. 2. **Ответ: $I_1 = 2$ А, $I_2 = 1$ А, $I_{общ} = 3$ А.** Дано: $R_1 = 2$ Ом $R_2 = 4$ Ом $U = 4$ В Решение: При параллельном соединении напряжение на всех участках одинаково: $U_1 = U_2 = U = 4$ В. Сила тока в первом резисторе: $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2$ А. Сила тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1$ А. Общая сила тока: $I_{общ} = I_1 + I_2 = 2 + 1 = 3$ А. 3. **Ответ: $0,12$ А.** Дано: $R_1 = 15$ Ом $R_2 = 25$ Ом $I_1 = 0,2$ А Решение: При параллельном соединении напряжения равны: $U_1 = U_2$. По закону Ома: $U_1 = I_1 \cdot R_1 = 0,2 \cdot 15 = 3$ В. Так как $U_2 = U_1 = 3$ В, найдем ток во втором резисторе: $I_2 = \frac{U_2}{R_2} = \frac{3}{25} = 0,12$ А.
