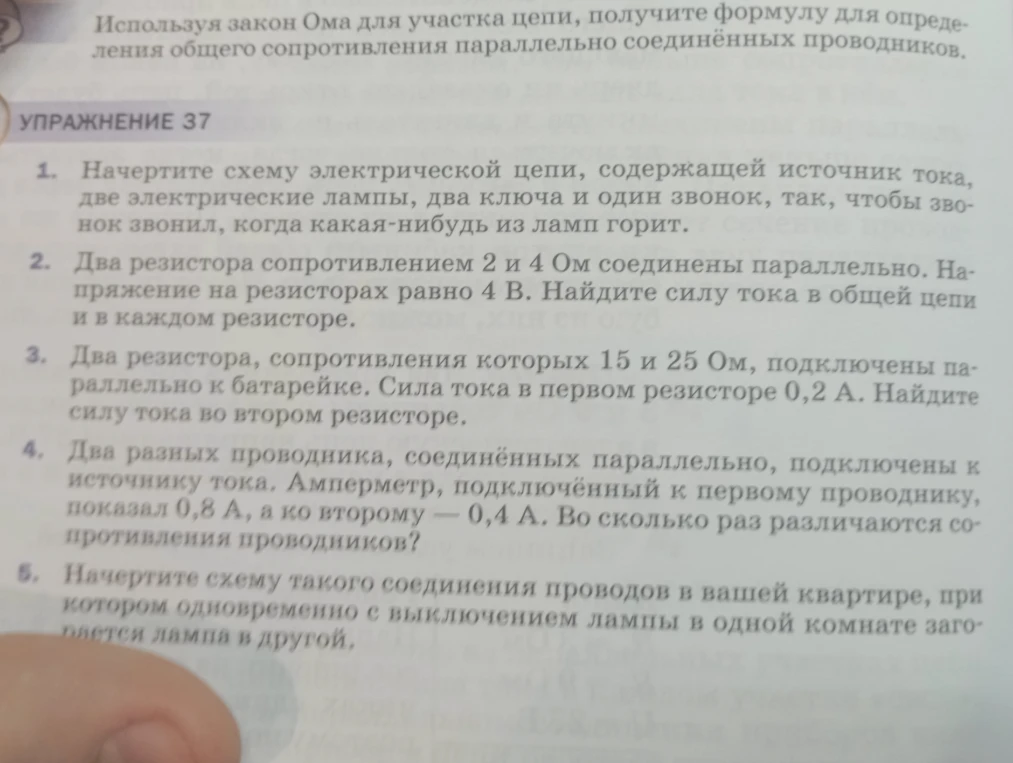

Упражнение 37. Решите задачи на параллельное соединение проводников и начертите схемы электрических цепей.

1. Схема должна содержать источник тока, к которому параллельно подключены две ветви. В каждой ветви последовательно соединены лампа и ключ. Звонок подключается последовательно в общую часть цепи (до разветвления на лампы) или параллельно обеим лампам так, чтобы ток через него шел только при замыкании любого ключа. В школьной программе обычно рисуют звонок в неразветвленной части цепи, тогда он звенит, когда горит любая лампа. 2. При параллельном соединении напряжение на всех участках одинаково: $U = U_1 = U_2 = 4\text{ В}$. Сила тока в первом резисторе: $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2\text{ А}$. Сила тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1\text{ А}$. Общая сила тока: $I = I_1 + I_2 = 2 + 1 = 3\text{ А}$. **Ответ: 2 А; 1 А; 3 А.** 3. При параллельном соединении напряжения равны: $U_1 = U_2$. По закону Ома $U = I \cdot R$, значит: $I_1 \cdot R_1 = I_2 \cdot R_2$. $0,2 \cdot 15 = I_2 \cdot 25$ $3 = I_2 \cdot 25$ $I_2 = \frac{3}{25} = 0,12\text{ А}$. **Ответ: 0,12 А.** 4. При параллельном соединении $U_1 = U_2$, следовательно $I_1 \cdot R_1 = I_2 \cdot R_2$. Отношение сопротивлений обратно отношению сил токов: $\frac{R_1}{R_2} = \frac{I_2}{I_1}$. $\frac{R_1}{R_2} = \frac{0,4}{0,8} = 0,5$ или $\frac{R_2}{R_1} = \frac{0,8}{0,4} = 2$. **Ответ: сопротивления различаются в 2 раза.** 5. Для такой работы используется схема с проходным выключателем (переключателем). Лампы подключаются к источнику через переключатель так, чтобы в одном положении цепь замыкалась на первую лампу, а в другом — на вторую. Таким образом, ток всегда течет только через одну из ламп.
