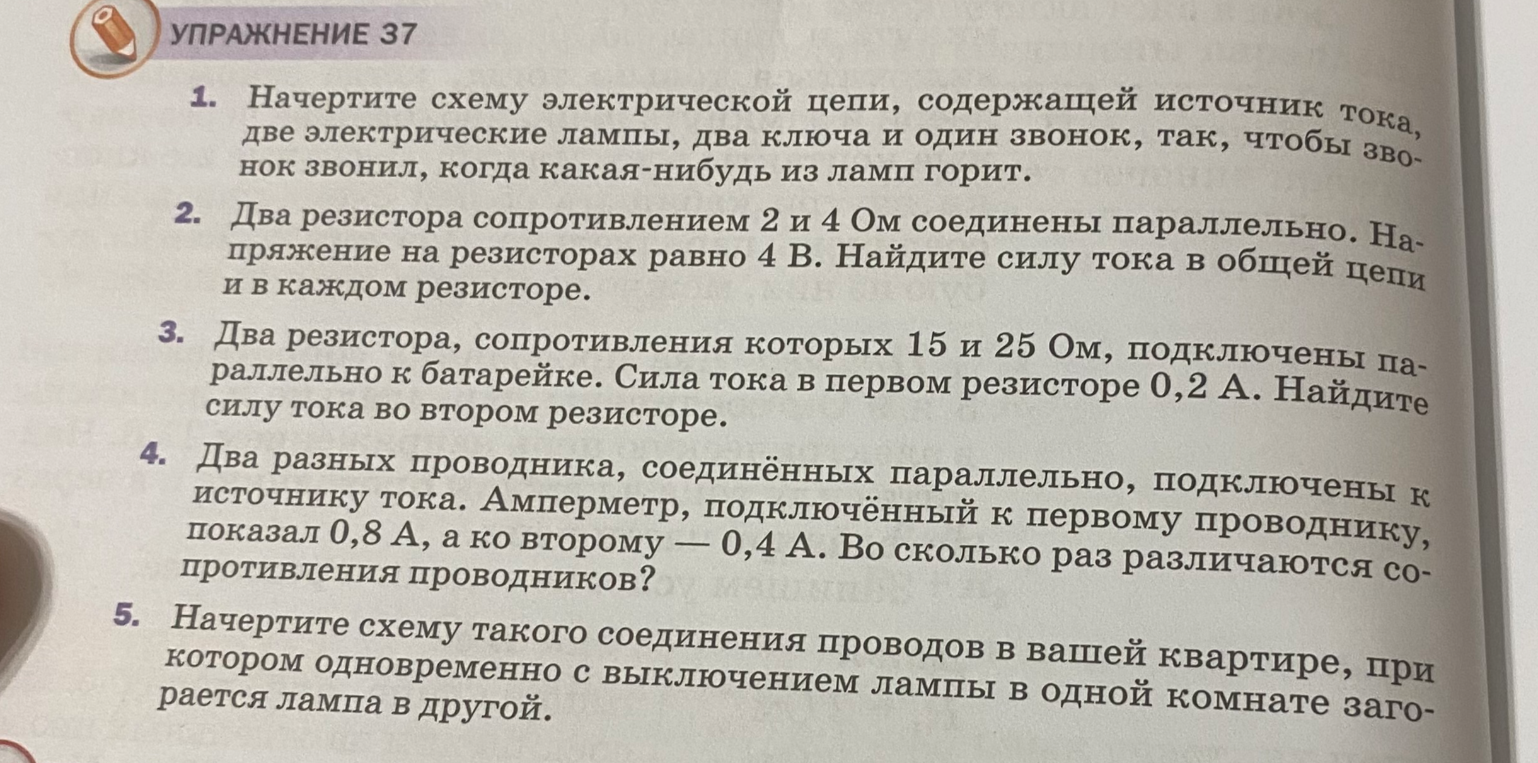

Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

1. Схема должна состоять из источника тока, двух ламп, включённых параллельно, звонка, включённого последовательно к этому блоку ламп, и двух ключей (каждый последовательно со своей лампой). Описание: ток идёт от источника к звонку, затем разветвляется на две параллельные ветки, в каждой из которых стоит лампа и ключ, после чего ветки соединяются и возвращаются к источнику. 2. При параллельном соединении напряжение на всех участках одинаково: $U = U_1 = U_2 = 4 \text{ В}$. Сила тока в первом резисторе: $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2 \text{ А}$. Сила тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1 \text{ А}$. Общая сила тока: $I = I_1 + I_2 = 2 + 1 = 3 \text{ А}$. **Ответ: 3 А; 2 А; 1 А.** 3. При параллельном соединении напряжения равны: $U_1 = U_2 \Rightarrow I_1 \cdot R_1 = I_2 \cdot R_2$. $0,2 \cdot 15 = I_2 \cdot 25$ $3 = I_2 \cdot 25$ $I_2 = \frac{3}{25} = 0,12 \text{ А}$. **Ответ: 0,12 А.** 4. При параллельном соединении $U_1 = U_2$, следовательно $I_1 \cdot R_1 = I_2 \cdot R_2$. Отношение сопротивлений обратно пропорционально отношению токов: $\frac{R_1}{R_2} = \frac{I_2}{I_1} = \frac{0,4}{0,8} = 0,5$. Это значит, что второе сопротивление в 2 раза больше первого: $\frac{R_2}{R_1} = \frac{0,8}{0,4} = 2$. **Ответ: в 2 раза.** 5. Такая схема называется проходным выключателем или схемой с переключателями. Для её реализации используются два переключателя на три контакта. Схема: фазный провод идёт к первому переключателю, от него идут два параллельных провода ко второму переключателю, от которого провод идёт к лампам (в разных комнатах лампы соединены параллельно), и затем на «ноль». Переключение любого ключа меняет состояние цепи (замыкает или размыкает).
