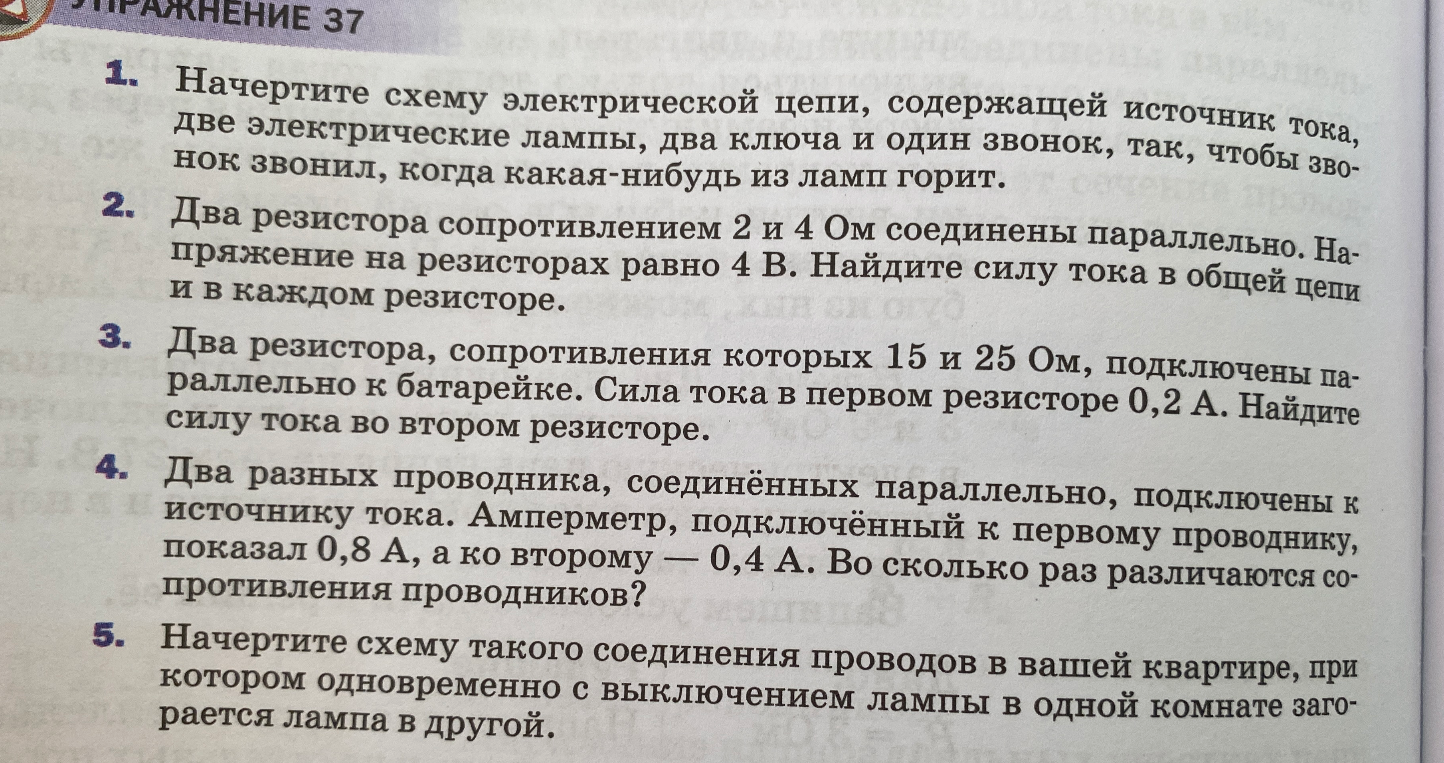

Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

**Упражнение 37** 1. **Решение:** Чтобы звонок работал при включении любой из ламп, звонок должен быть подключен последовательно к участку цепи, где лампы соединены параллельно. Каждая лампа управляется своим ключом. Схема (описание): От источника тока провод идет к звонку, после звонка цепь разветвляется на две параллельные ветви. В каждой ветви стоит лампа и последовательно соединенный с ней ключ. Затем ветви соединяются и идут обратно к источнику. 2. **Ответ: $I_{общ} = 3$ А; $I_1 = 2$ А; $I_2 = 1$ А.** При параллельном соединении напряжение на всех участках одинаково: $U = U_1 = U_2 = 4$ В. $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2$ А; $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1$ А; $I_{общ} = I_1 + I_2 = 2 + 1 = 3$ А. 3. **Ответ: $I_2 = 0,12$ А.** При параллельном соединении напряжения равны: $U_1 = U_2$. $U_1 = I_1 \cdot R_1 = 0,2 \cdot 15 = 3$ В. $I_2 = \frac{U_1}{R_2} = \frac{3}{25} = 0,12$ А. 4. **Ответ: в 2 раза.** При параллельном соединении $U_1 = U_2$. По закону Ома $I_1 \cdot R_1 = I_2 \cdot R_2$. $\frac{R_2}{R_1} = \frac{I_1}{I_2} = \frac{0,8}{0,4} = 2$. Сопротивление второго проводника в 2 раза больше первого. 5. **Решение:** Для реализации такой схемы используется переключатель (проходной выключатель). В одной комнате лампа подключена к нормально замкнутому контакту, а во второй — к нормально разомкнутому. При переключении одна цепь разрывается, а другая замыкается.
