Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

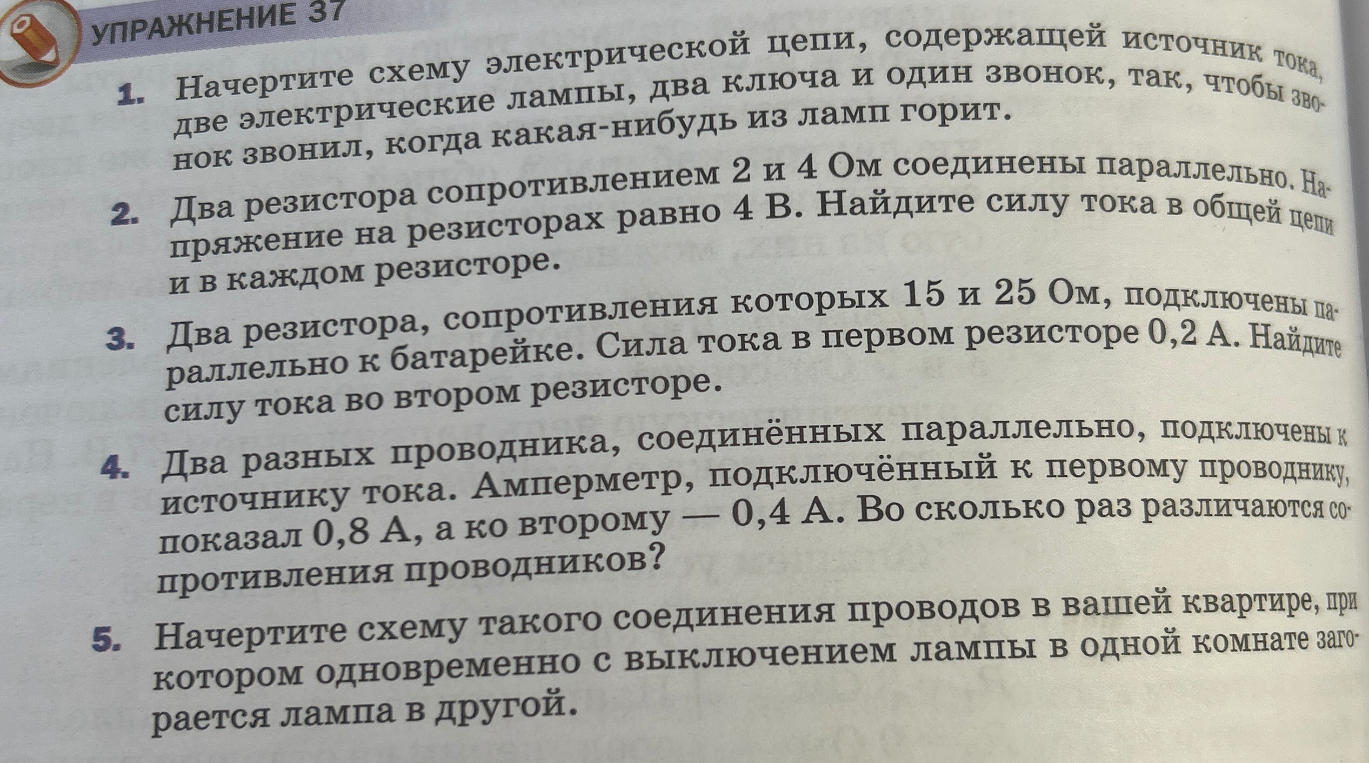

### Упражнение 37 **1. Схема электрической цепи** Для того чтобы звонок работал только тогда, когда горит какая-нибудь лампа, его нужно подключить последовательно к участку с лампами. Сами лампы должны управляться ключами. **Описание схемы:** Источник тока соединен последовательно со звонком. Далее цепь разветвляется на две параллельные ветви. В первой ветви — лампа №1 и ключ №1. Во второй ветви — лампа №2 и ключ №2. Ветви соединяются обратно и идут к источнику. **2. Решение задачи** **Ответ:** $I_1 = 2\text{ А}$, $I_2 = 1\text{ А}$, $I_{\text{общ}} = 3\text{ А}$. При параллельном соединении напряжение на всех участках одинаково: $U_1 = U_2 = U_{\text{общ}} = 4\text{ В}$. 1. Находим силу тока в первом резисторе: $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2\text{ (А)}$. 2. Находим силу тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1\text{ (А)}$. 3. Находим силу тока в общей цепи: $I_{\text{общ}} = I_1 + I_2 = 2 + 1 = 3\text{ (А)}$. **3. Решение задачи** **Ответ:** $0,12\text{ А}$. При параллельном соединении напряжения равны ($U_1 = U_2$). По закону Ома $U = I \cdot R$. 1. Находим напряжение на первом резисторе: $U_1 = I_1 \cdot R_1 = 0,2 \cdot 15 = 3\text{ (В)}$. 2. Так как $U_2 = U_1 = 3\text{ В}$, находим ток во втором: $I_2 = \frac{U_2}{R_2} = \frac{3}{25} = 0,12\text{ (А)}$. **4. Решение задачи** **Ответ:** Сопротивления различаются в 2 раза. При параллельном соединении напряжение одинаково ($U = const$). Из формулы $R = \frac{U}{I}$ видно, что сопротивление обратно пропорционально силе тока. $\frac{R_2}{R_1} = \frac{I_1}{I_2} = \frac{0,8}{0,4} = 2$. Второй проводник имеет в 2 раза большее сопротивление, чем первый. **5. Схема для квартиры** Для реализации такой задачи (одна лампа гаснет, другая загорается) используется **переключатель** (проходной выключатель). **Описание схемы:** Источник тока (сеть) подключается к общему контакту переключателя. Два выходных контакта переключателя соединяются каждый со своей лампой. Вторые концы ламп объединяются и уходят на нулевой провод сети. Когда переключатель перекидывает контакт с одной линии на другую, одна лампа обесточивается, а вторая получает питание.
