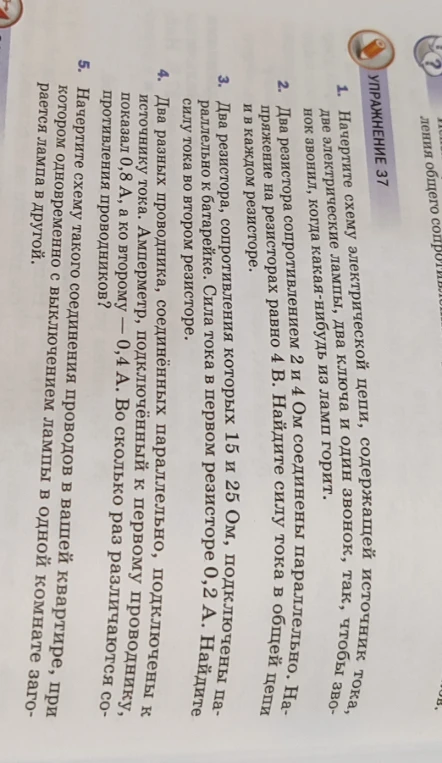

Упражнение 37. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

### Упражнение 37 **1.** Описание схемы: Источник тока, два ключа и звонок соединены последовательно в основную цепь. Две лампы включены параллельно друг другу, и эта группа ламп включена последовательно со звонком. Таким образом, при замыкании любого ключа цепь замыкается, звонит звонок и горят лампы. **2. Ответ: $I_{\text{общ}} = 3\,А$, $I_1 = 2\,А$, $I_2 = 1\,А$.** Дано: $R_1 = 2\,Ом$ $R_2 = 4\,Ом$ $U = 4\,В$ (при параллельном соединении $U = U_1 = U_2$) Решение: 1) Сила тока в первом резисторе: $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2\,А$ 2) Сила тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1\,А$ 3) Общая сила тока: $I_{\text{общ}} = I_1 + I_2 = 2 + 1 = 3\,А$ **3. Ответ: $0,12\,А$.** Дано: $R_1 = 15\,Ом$ $R_2 = 25\,Ом$ $I_1 = 0,2\,А$ Решение: 1) Напряжение на первом резисторе (оно же общее): $U = I_1 \cdot R_1 = 0,2 \cdot 15 = 3\,В$ 2) Сила тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{3}{25} = 0,12\,А$ **4. Ответ: в 2 раза.** Дано: $I_1 = 0,8\,А$ $I_2 = 0,4\,А$ Решение: При параллельном соединении напряжения равны: $U_1 = U_2$. По закону Ома $U = I \cdot R$, значит $I_1 \cdot R_1 = I_2 \cdot R_2$. Отсюда отношение сопротивлений обратно пропорционально токам: $\frac{R_1}{R_2} = \frac{I_2}{I_1} = \frac{0,4}{0,8} = 0,5$. Это значит, что $R_2$ в 2 раза больше, чем $R_1$ (так как тока через него проходит в 2 раза меньше). **5.** Описание схемы: Это параллельное соединение. Лампы подключаются к источнику питания (сети) параллельно, и в ветвь каждой лампы устанавливается свой выключатель. При размыкании одного выключателя ток перестает идти только через одну лампу, а вторая остается включенной в замкнутую цепь.
