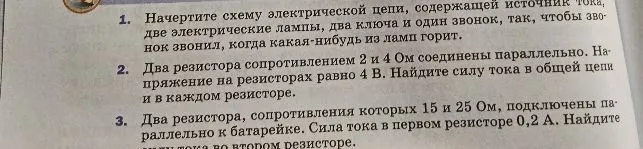

Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

1. Чтобы звонок работал одновременно с любой из ламп, необходимо составить цепь из двух параллельных веток, подключённых к источнику тока. В каждой ветке последовательно соединяются одна лампа и один ключ. Звонок нужно включить в общую (неразветвлённую) часть цепи. Тогда при замыкании любого ключа ток пойдёт через соответствующую лампу и звонок. 2. При параллельном соединении напряжение на каждом резисторе одинаково: $U_1 = U_2 = U_{общ} = 4\text{ В}$. Сила тока в первом резисторе: $I_1 = \frac{U}{R_1} = \frac{4}{2} = 2\text{ А}$. Сила тока во втором резисторе: $I_2 = \frac{U}{R_2} = \frac{4}{4} = 1\text{ А}$. Общая сила тока: $I_{общ} = I_1 + I_2 = 2 + 1 = 3\text{ А}$. **Ответ: 2 А, 1 А, 3 А.** 3. При параллельном соединении напряжения равны: $U_1 = U_2$. По закону Ома $U = I \cdot R$. Напряжение на первом резисторе: $U_1 = I_1 \cdot R_1 = 0,2 \cdot 15 = 3\text{ В}$. Так как $U_2 = U_1 = 3\text{ В}$, сила тока во втором резисторе: $I_2 = \frac{U_2}{R_2} = \frac{3}{25} = 0,12\text{ А}$. **Ответ: 0,12 А.**
