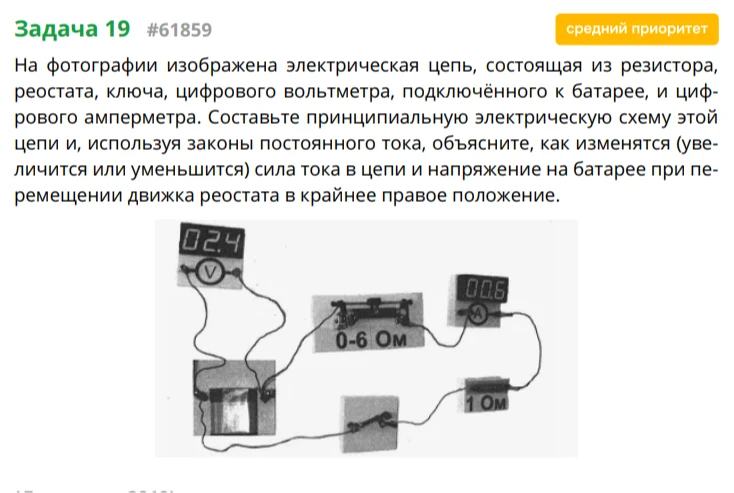

На фотографии изображена электрическая цепь, состоящая из резистора, реостата, ключа, цифрового вольтметра, подключённого к батарее, и цифрового амперметра. Составьте принципиальную электрическую схему этой цепи и, используя законы постоянного тока, объясните, как изменятся (увеличится или уменьшится) сила тока в цепи и напряжение на батарее при перемещении движка реостата в крайнее правое положение.

Question

Вопрос:

На фотографии изображена электрическая цепь, состоящая из резистора, реостата, ключа, цифрового вольтметра, подключённого к батарее, и цифрового амперметра. Составьте принципиальную электрическую схему этой цепи и, используя законы постоянного тока, объясните, как изменятся (увеличится или уменьшится) сила тока в цепи и напряжение на батарее при перемещении движка реостата в крайнее правое положение.

Фотография

Ответ ассистента

Accepted Answer

1. Схема: Батарея подключена последовательно к вольтметру (параллельно источнику), ключу, резистору и реостату, амперметр включен последовательно в цепь. 2. Анализ: - При перемещении движка реостата в крайнее правое положение (судя по конструкции на фото, это положение, при котором в цепь включается вся обмотка реостата, увеличивая его сопротивление), общее сопротивление внешней цепи $R_{общ}$ увеличивается. - Согласно закону Ома для полной цепи $I = \frac{\varepsilon}{R + r}$, где $\varepsilon$ — ЭДС источника, $R$ — внешнее сопротивление, $r$ — внутреннее сопротивление. Так как $R$ увеличивается, сила тока $I$ в цепи **уменьшится**. - Напряжение на источнике (батарее) определяется формулой $U = \varepsilon - I \cdot r$. Так как сила тока $I$ уменьшается, падение напряжения на внутреннем сопротивлении источника ($I \cdot r$) уменьшается, следовательно, напряжение $U$ на выводах батареи **увеличится**.
