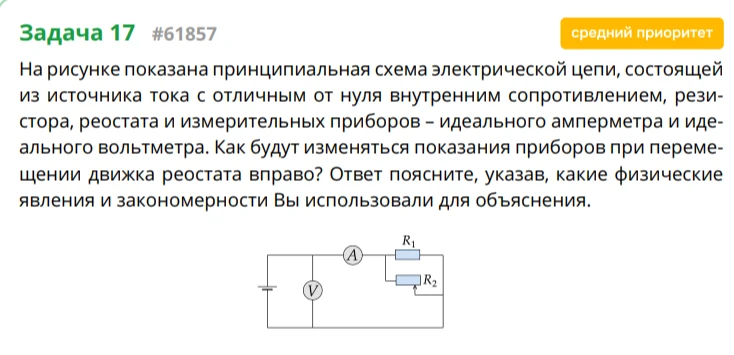

На рисунке показана принципиальная схема электрической цепи, состоящей из источника тока с отличным от нуля внутренним сопротивлением, резистора, реостата и измерительных приборов – идеального амперметра и идеального вольтметра.

Question

Вопрос:

На рисунке показана принципиальная схема электрической цепи, состоящей из источника тока с отличным от нуля внутренним сопротивлением, резистора, реостата и измерительных приборов – идеального амперметра и идеального вольтметра.

Фотография

Ответ ассистента

Accepted Answer

1. **Анализ схемы**: Резистор $R_1$ и реостат $R_2$ соединены параллельно. Амметр измеряет общий ток $I$, протекающий через эту параллельную ветвь. Вольтметр подключен параллельно источнику тока, поэтому он измеряет напряжение на внешнем участке цепи ($U$). 2. **Изменение сопротивления**: При перемещении движка реостата вправо увеличивается активная длина проволоки, через которую проходит ток. Следовательно, сопротивление реостата $R_2$ увеличивается. 3. **Изменение силы тока**: Общее сопротивление параллельного участка цепи $R_{пар}$ определяется формулой $\frac{1}{R_{пар}} = \frac{1}{R_1} + \frac{1}{R_2}$. Так как $R_2$ растет, то $R_{пар}$ также увеличивается. Согласно закону Ома для полной цепи $I = \frac{\mathcal{E}}{R_{пар} + r}$, где $r$ — внутреннее сопротивление источника. Поскольку $R_{пар}$ растет, знаменатель увеличивается, а значит, сила тока $I$ в цепи уменьшается. **Амперметр покажет уменьшение силы тока.** 4. **Изменение напряжения**: Напряжение на внешнем участке цепи выражается формулой $U = \mathcal{E} - Ir$. Так как сила тока $I$ уменьшается, то падение напряжения на внутреннем сопротивлении источника $Ir$ становится меньше. Следовательно, значение $U$ увеличивается. **Вольтметр покажет увеличение напряжения.** **Ответ:** Показания амперметра уменьшатся, показания вольтметра увеличатся.
