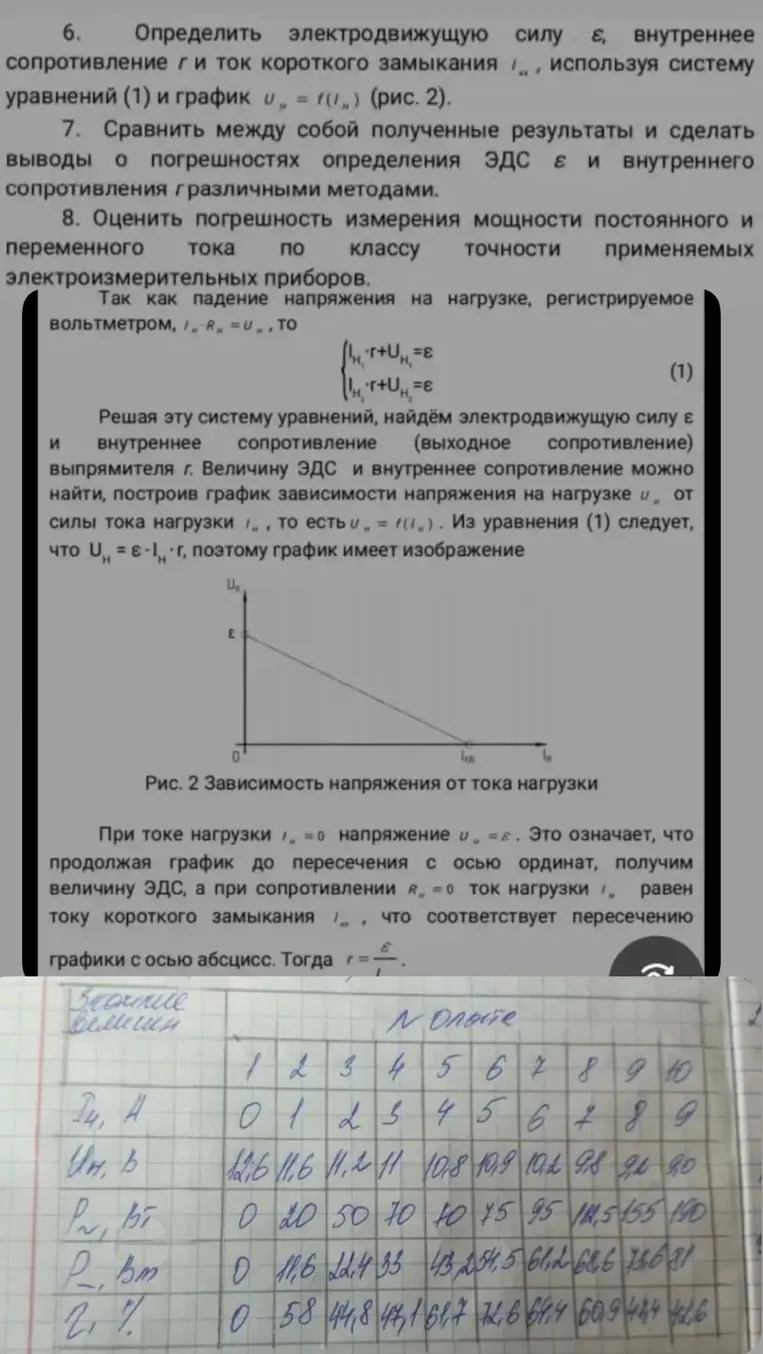

Определить электродвижущую силу ε, внутреннее сопротивление r и ток короткого замыкания I_кз, используя систему уравнений (1) и график U_н = f(I_н) (рис. 2).

Для решения задачи №6 воспользуемся данными из вашей таблицы и теорией из учебника. ### Дано: Нам необходимо определить ЭДС ($ε$), внутреннее сопротивление ($r$) и ток короткого замыкания ($I_{кз}$). Используем данные таблицы: | $I_н$ (А) | $U_н$ (В) | | :--- | :--- | | 0 | 12,6 | | 1 | 11,6 | Система СИ: все величины уже даны в основных единицах (Амперы, Вольты, Омы). ### Решение: 1. **Определение ЭДС ($ε$):** Согласно графику и описанию, при токе нагрузки $I_н = 0$ напряжение $U_н = ε$. Посмотрев в таблицу (первый столбец), при $I_н = 0$, $U_н = 12,6$ В. Следовательно, **$ε = 12,6$ В**. 2. **Определение внутреннего сопротивления ($r$):** Из уравнения $U_н = ε - I_н \cdot r$, выразим $r$: $r = \frac{\u03B5 - U_н}{I_н}$ Возьмем значения из второго столбца таблицы ($I_н = 1$ А, $U_н = 11,6$ В): $r = \frac{12,6 - 11,6}{1} = \frac{1}{1} = 1$ Ом. 3. **Определение тока короткого замыкания ($I_{кз}$):** Ток короткого замыкания — это режим, при котором $U_н = 0$. Из формулы закона Ома для полной цепи: $I_{кз} = \frac{\u03B5}{r}$. $I_{кз} = \frac{12,6}{1} = 12,6$ А. **Ответ:** ЭДС $ε = 12,6$ В; внутреннее сопротивление $r = 1$ Ом; ток короткого замыкания $I_{кз} = 12,6$ А.
