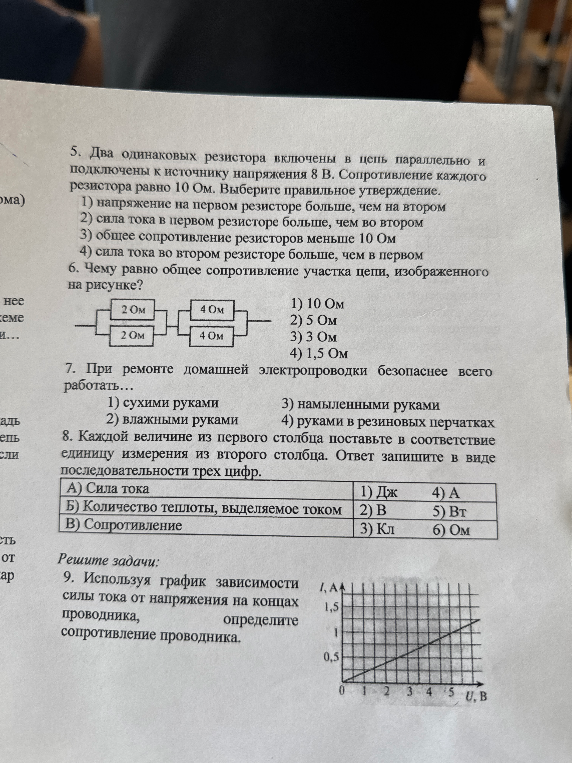

5. Два одинаковых резистора включены в цепь параллельно и подключены к источнику напряжения 8 В. Сопротивление каждого резистора равно 10 Ом. Выберите правильное утверждение.

Question

Вопрос:

5. Два одинаковых резистора включены в цепь параллельно и подключены к источнику напряжения 8 В. Сопротивление каждого резистора равно 10 Ом. Выберите правильное утверждение.

Фотография

Ответ ассистента

Accepted Answer

5. Два одинаковых резистора включены параллельно. При параллельном соединении напряжение на резисторах одинаково ($U_1 = U_2 = 8$ В), а так как сопротивления равны, то и силы тока в них равны. Общее сопротивление при параллельном соединении одинаковых резисторов рассчитывается по формуле $R_{общ} = \frac{R}{n}$, где $n$ — количество резисторов. $R_{общ} = \frac{10}{2} = 5$ Ом. Так как $5 < 10$, верное утверждение: **3) общее сопротивление резисторов меньше 10 Ом.** 6. Сначала найдем сопротивление первого блока (параллельно соединены два резистора по 2 Ом): $R_1 = \frac{2}{2} = 1$ Ом. Второй блок (параллельно соединены два резистора по 4 Ом): $R_2 = \frac{4}{2} = 2$ Ом. Блоки соединены последовательно, значит, $R_{общ} = R_1 + R_2 = 1 + 2 = 3$ Ом. **Ответ: 3) 3 Ом.** 7. При работе с электропроводкой руки должны быть сухими, так как влага проводит ток и повышает риск поражения. **Ответ: 1) сухими руками.** 8. Соответствие величин и единиц измерения: - А) Сила тока — 4) А (Ампер) - Б) Количество теплоты — 1) Дж (Джоуль) - В) Сопротивление — 6) Ом **Ответ: 416.** 9. Сопротивление проводника можно найти по закону Ома: $R = \frac{U}{I}$. Выберем точку на графике, где линия проходит точно через пересечение клеток. Например, при $U = 4$ В, $I = 1$ А. $R = \frac{4 \text{ В}}{1 \text{ А}} = 4$ Ом. **Ответ: 4 Ом.**
