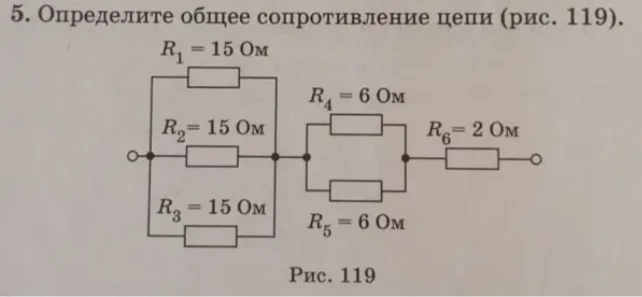

Определите общее сопротивление цепи (рис. 119).

Question

Вопрос:

Определите общее сопротивление цепи (рис. 119).

Фотография

Ответ ассистента

Accepted Answer

Для нахождения общего сопротивления цепи разобьем её на три последовательных участка: 1. Первый участок состоит из трех параллельно соединенных резисторов $R_1, R_2, R_3$. Так как их сопротивления одинаковы ($R_1 = R_2 = R_3 = 15$ Ом), сопротивление этого участка $R_{123}$ равно: $R_{123} = \frac{R_1}{3} = \frac{15}{3} = 5$ Ом. 2. Второй участок состоит из двух параллельно соединенных резисторов $R_4$ и $R_5$. Их сопротивления также равны ($R_4 = R_5 = 6$ Ом), поэтому сопротивление участка $R_{45}$ равно: $R_{45} = \frac{R_4}{2} = \frac{6}{2} = 3$ Ом. 3. Третий участок — это резистор $R_6$, включенный последовательно с остальными. $R_6 = 2$ Ом. 4. Общее сопротивление цепи $R_{общ}$ равно сумме сопротивлений этих трех участков, так как они соединены последовательно: $R_{общ} = R_{123} + R_{45} + R_6 = 5 + 3 + 2 = 10$ Ом. **Ответ: 10 Ом.**
