Вопрос:

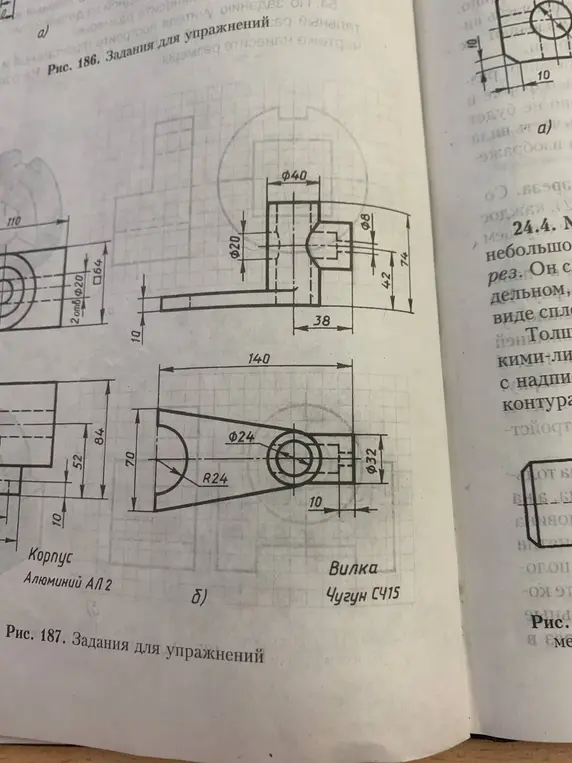

Начерти вид сверху деталей "Корпус" и "Вилка" с чертежа.
Ответ ассистента
Для детали «Корпус (алюминий АЛ2)» вид сверху будет прямоугольником с размерами 110 мм на 64 мм. Внутри него будут два концентрических круга диаметрами 20 мм (2 отверстия) и 40 мм, расположенные по центру прямоугольника. Также будут видны прямоугольные выступы по бокам.
Для детали «Вилка (чугун СЧ15)» вид сверху будет состоять из прямоугольника размером 32 мм на 140 мм, к которому с одной стороны примыкает трапеция с полукругом радиусом 24 мм. В центре полукруга будет отверстие диаметром 24 мм.
