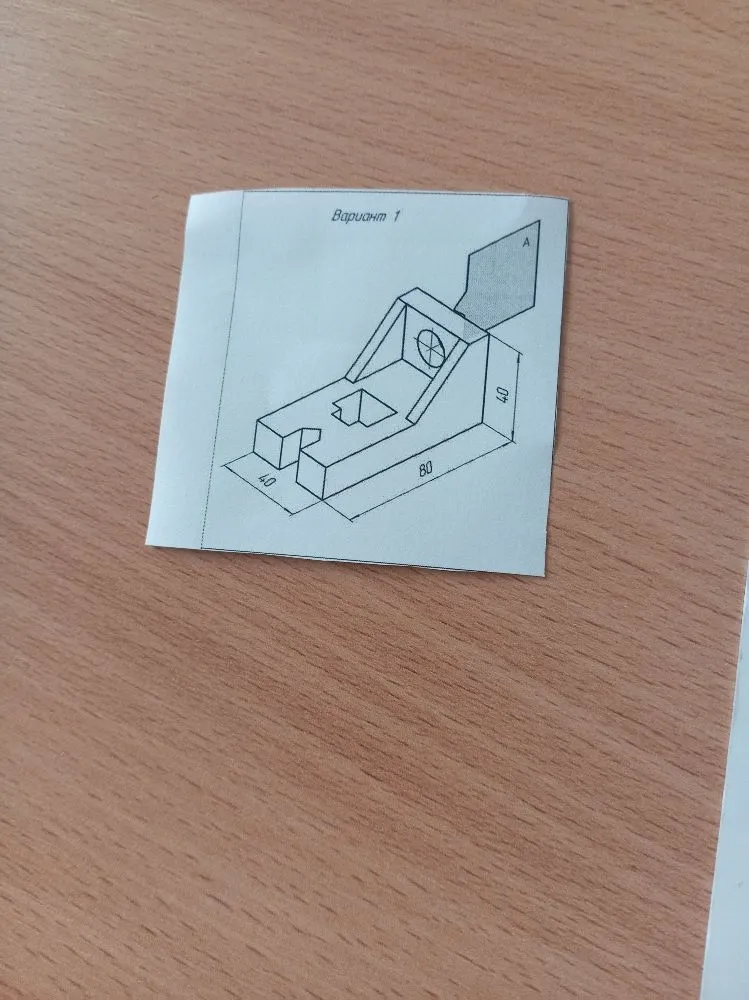

Подели деталь на две ровных части, и зделай чертёж одной из половины

Привет! Давай разберем эту задачу по черчению. Деталь симметричная, поэтому логично разделить её вдоль оси симметрии, проходящей через центр основания и вертикальную стойку. ### Анализ разреза: Если мы рассечем деталь плоскостью симметрии, мы получим следующие изменения: 1. **Основание:** У нас останется половина ширины основания (40 / 2 = 20 мм). Вырез в основании превратится в прямоугольный паз на торце. 2. **Вертикальная стенка:** Толщина стенки останется, но отверстие будет разрезано пополам. На чертеже это отображается как полукруг. ### Рекомендации по выполнению чертежа: Для построения одной половины (например, правой) сделай следующее: 1. Начерти вид спереди, где вертикальная стенка будет иметь высоту 40 мм. 2. Покажи паз в основании шириной 20 мм (половина от общей ширины). 3. На месте, где было отверстие, нарисуй половину окружности радиусом, соответствующим чертежу. 4. Не забудь нанести размеры: общая длина 80 мм, ширина половины 20 мм. Поскольку это учебное задание на пространственное мышление, тебе нужно самостоятельно выполнить построение видов в проекционной связи на листе бумаги, используя линейку и карандаш. Разделение пополам позволяет упростить изображение детали на чертеже, используя местный разрез или вид с разрезом.
