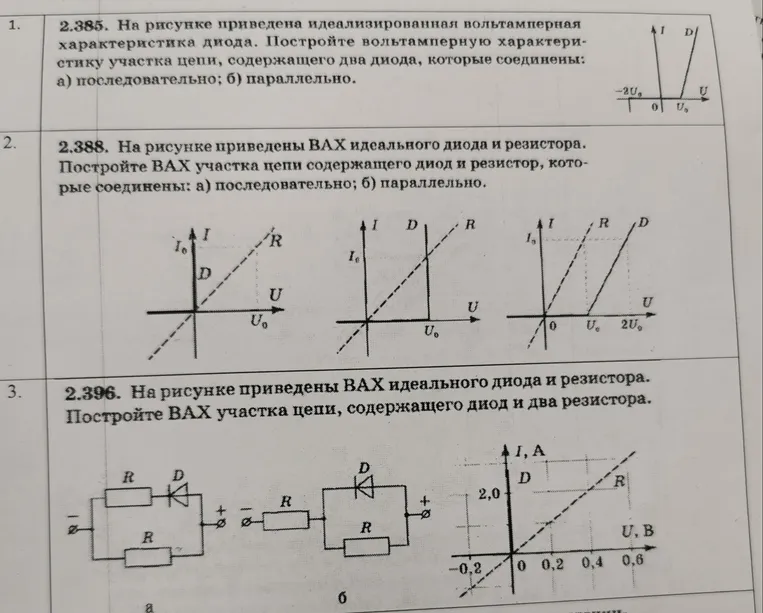

2.385. На рисунке приведена идеализированная вольтамперная характеристика диода. Постройте вольтамперную характеристику участка цепи, содержащего два диода, которые соединены: а) последовательно; б) параллельно.

Привет! Давай разберем эти задачи на построение вольт-амперных характеристик (ВАХ). Важно понимать, что идеальный диод — это ключ: он проводит ток только в одном направлении (прямом) и имеет нулевое сопротивление, либо вообще не проводит ток в обратном направлении (как бесконечное сопротивление). ### Задача 2.385 Дан график одного диода, который начинает проводить ток при $U_0$. Это значит, что он ведет себя как обычный проводник только при $U > U_0$. **а) Последовательное соединение двух таких диодов:** Для тока $I$, проходящего через оба, напряжения складываются: $U_{общ} = U_1 + U_2$. Если диоды одинаковые, то при любом токе $U_{общ} = (U_0 + U_0) + (U_0 + U_0)$... В общем, порог открытия сдвигается вправо. График будет выглядеть как линия, выходящая из точки $2U_0$ на оси напряжения. **б) Параллельное соединение:** Напряжение на каждом диоде одинаковое ($U_1 = U_2 = U$). Токи складываются: $I_{общ} = I_1 + I_2$. Так как диоды идентичны, то при $U > U_0$ каждый пропускает ток $I$, значит общий ток будет $2I$. График круче пойдет вверх, начинаясь из той же точки $U_0$. ### Задача 2.388 Здесь есть резистор (прямая линия через 0) и диод (вертикальная линия при $U_0$). **а) Последовательное соединение:** Ток идет только когда открыт диод ($U > U_0$). До $U_0$ ток равен 0. После $U_0$ сопротивление диода 0, значит, работает только резистор. График начинается из точки $(U_0, 0)$ и идет параллельно графику резистора. **б) Параллельное соединение:** Если напряжение $U < U_0$, ток идет только через резистор. Если $U > U_0$, ток идет и через резистор, и через диод (диод коротит резистор, так как его сопротивление 0). Значит, при $U > U_0$ сопротивление участка станет 0 (вертикальный скачок тока). ### Задача 2.396 Дано: $I_R = 2.0$ А при $U = 0.6$ В. Значит, $R = U/I = 0.6 / 2.0 = 0.3$ Ом. **а) Схема:** Резистор и диод параллельны, и эта группа последовательно с другим резистором. - При $U < 0$ (обратное напряжение): Диод закрыт, ток идет через верхний резистор $R$. График — прямая с наклоном $R$. - При $U > 0$: Диод открыт и закорачивает верхний резистор. Ток идет только через нижний резистор. В итоге имеем постоянное сопротивление $R$ во всей области, просто с разным наклоном в зависимости от того, работает ли диод как перемычка. **б) Схема:** Резистор последовательно с параллельным участком (резистор || диод). - При $U < 0$: Диод закрыт, ток идет через последовательные резисторы $R+R=2R$. Наклон меньше. - При $U > 0$: Диод открыт, закорачивает второй резистор. Остается один резистор $R$. Наклон больше (график круче).
