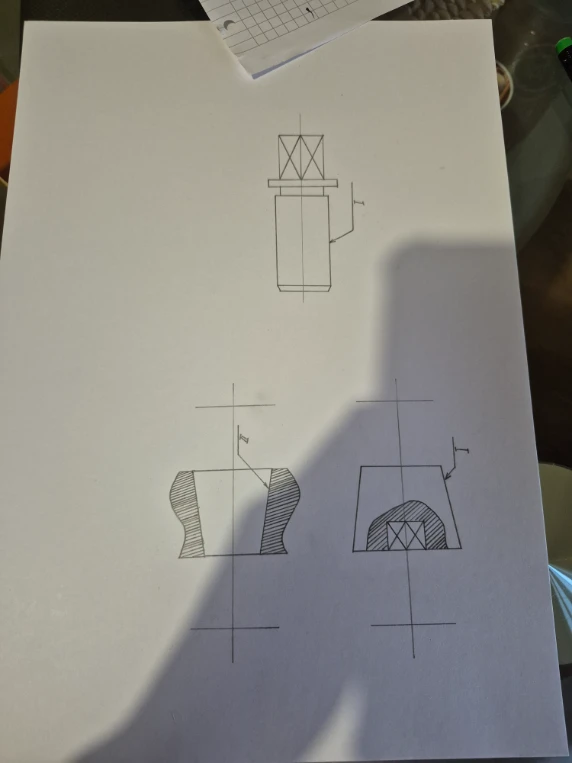

Дорисуй резьбу

На чертеже изображено соединение деталей, где требуется обозначить резьбу согласно правилам выполнения чертежей (ГОСТ 2.311-68). 1. **На стержне (вид):** Резьбу на стержне показывают сплошной основной линией по наружному диаметру и сплошной тонкой линией по внутреннему диаметру. На виде, перпендикулярном оси стержня, по внутреннему диаметру проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте. 2. **В отверстии (разрез):** Резьбу в отверстии показывают сплошной основной линией по внутреннему диаметру и сплошной тонкой линией по наружному диаметру. На разрезах, перпендикулярных оси отверстия, на виде слева по наружному диаметру проводят дугу, приблизительно равную 3/4 окружности. 3. **Граница резьбы:** Границу резьбы (конец полной резьбы) проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией. Так как ты работаешь с этим чертежом, убедись, что линии резьбы нанесены на цилиндрической части стержня и соответствующем участке отверстия, учитывая, что сплошная тонкая линия по внутреннему диаметру (на стержне) или по наружному (в отверстии) проводится на расстоянии 0,8–1,5 мм от основной линии.
