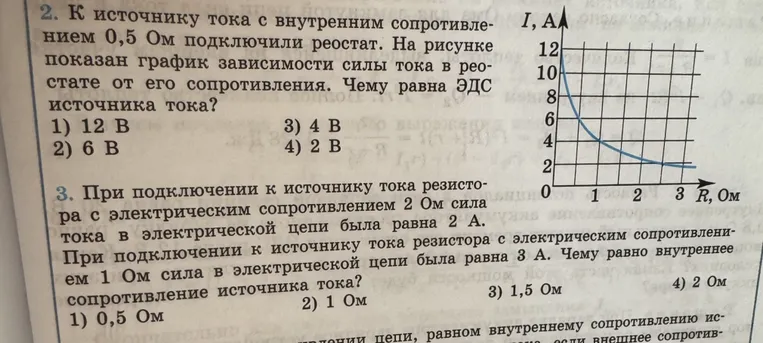

К источнику тока с внутренним сопротивлением 0,5 Ом подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления. Чему равна ЭДС источника тока?

### Решение задачи 2 Для решения воспользуемся законом Ома для полной цепи: $I = \frac{\varepsilon}{R + r}$ где $\varepsilon$ — ЭДС, $r$ — внутреннее сопротивление ($0,5 \text{ Ом}$), $R$ — внешнее сопротивление. 1. Выберем любую точку на графике. Например, при $R = 1 \text{ Ом}$ сила тока $I = 4 \text{ А}$. 2. Подставим значения в формулу: $4 = \frac{\varepsilon}{1 + 0,5}$ 3. Решим уравнение: $\varepsilon = 4 \cdot 1,5 = 6 \text{ В}$. **Ответ: 2) 6 В.** ### Решение задачи 3 Используем формулу $I = \frac{\varepsilon}{R + r}$ для двух состояний: 1) $2 = \frac{\varepsilon}{2 + r}$ 2) $3 = \frac{\varepsilon}{1 + r}$ Выразим $\varepsilon$ из обоих уравнений: $\varepsilon = 2(2 + r) = 4 + 2r$ $\varepsilon = 3(1 + r) = 3 + 3r$ Приравняем правые части: $4 + 2r = 3 + 3r$ $4 - 3 = 3r - 2r$ $r = 1 \text{ Ом}$ **Ответ: 2) 1 Ом.**
