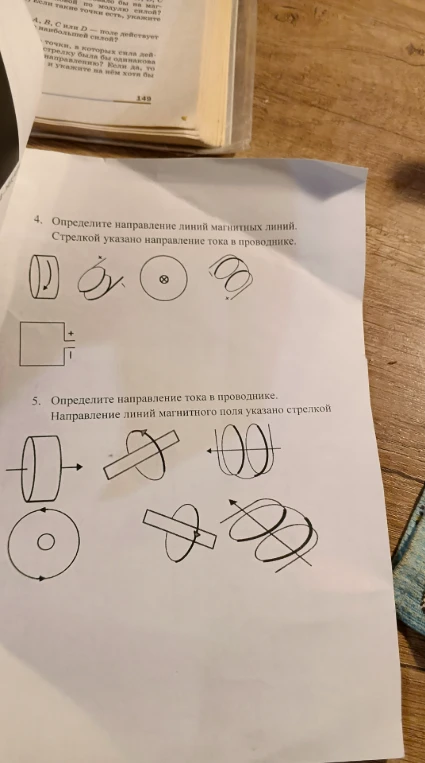

Определите направление линий магнитных линий. Стрелкой указано направление тока в проводнике. Определите направление тока в проводнике. Направление линий магнитного поля указано стрелкой.

Для решения этих задач воспользуемся **правилом правой руки** (или правилом буравчика): если обхватить проводник ладонью правой руки так, чтобы отставленный большой палец указывал направление тока, то четыре согнутых пальца укажут направление линий магнитного поля. **Задание 4. Определите направление магнитных линий** 1. **Катушка (первый рисунок):** Ток идет по виткам вверх (по передней стенке). Обхватываем катушку так, чтобы пальцы шли по току — большой палец укажет влево. Магнитные линии выходят слева и входят справа. 2. **Виток (второй рисунок):** Ток идет по часовой стрелке. Если направить пальцы по току, большой палец укажет внутрь витка (от нас). 3. **Проводник «от нас» (третий рисунок, крестик):** Направляем большой палец «в экран». Четыре пальца закручиваются по часовой стрелке. Магнитные линии направлены по часовой стрелке. 4. **Проводник «к нам» (четвертый рисунок, точка):** Направляем большой палец «на себя». Четыре пальца закручиваются против часовой стрелки. Магнитные линии направлены против часовой стрелки. 5. **Рамка с источником тока:** Ток течет от «+» к «-» (вверх по левой стороне). По правилу правой руки внутри рамки магнитное поле будет направлено «от нас». **Задание 5. Определите направление тока в проводнике** 1. **Цилиндр (первый рисунок):** Линии поля (стрелка) идут вправо. Обхватываем цилиндр так, чтобы большой палец смотрел вправо. Пальцы на передней стороне будут смотреть вниз. Ток идет вниз. 2. **Прямой проводник (второй рисунок):** Линии закручены против часовой стрелки (если смотреть сверху). Направляем четыре пальца по кругу, большой палец укажет вверх. Ток идет вверх. 3. **Две катушки (верхний правый рисунок):** Линии поля направлены влево. Ставим большой палец влево, пальцы на витках укажут направление тока. По передней стенке ток идет вниз. 4. **Проводник с кольцом (внизу слева):** Линии против часовой стрелки. Большой палец «на нас». Ток идет к нам. 5. **Прямой проводник под углом (по центру):** Линии закручены так, что сверху они уходят вглубь. Большой палец укажет направление вдоль проводника вниз-влево. Ток идет вниз-влево. 6. **Две катушки под углом (внизу справа):** Линии поля направлены вверх-влево. Большой палец по стрелке — ток в витках идет по направлению обхвата.
