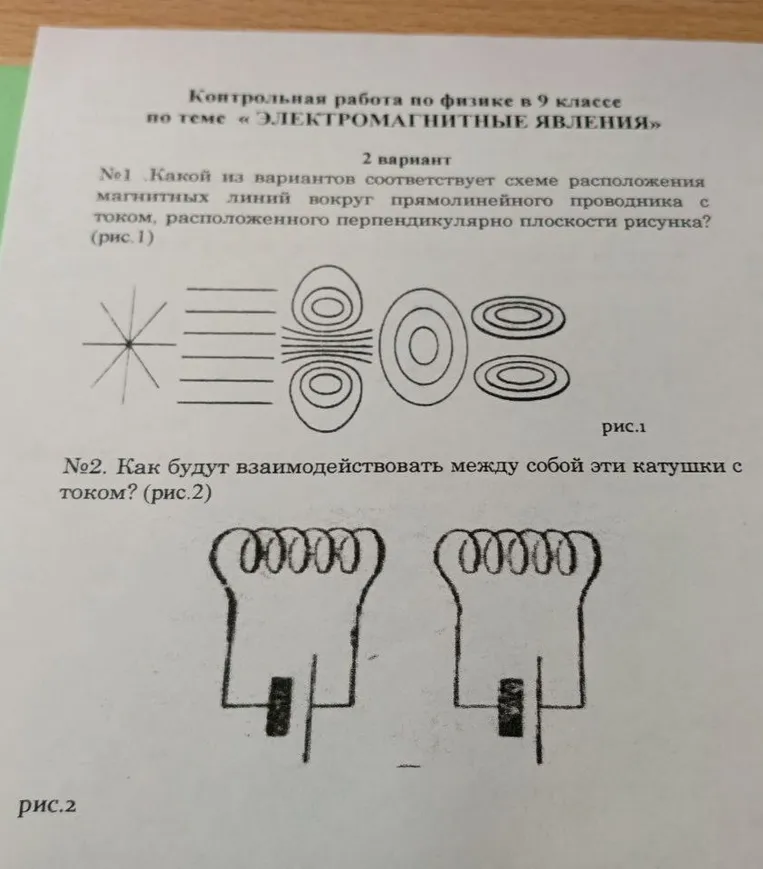

Контрольная работа по физике в 9 классе по теме «ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ». №1 Какой из вариантов соответствует схеме расположения магнитных линий вокруг прямолинейного проводника с током, расположенного перпендикулярно плоскости рисунка? №2 Как будут взаимодействовать между собой эти катушки с током?

№1. **Ответ: четвёртый вариант (концентрические окружности).** **Решение:** Магнитные линии прямолинейного проводника с током представляют собой замкнутые концентрические окружности, плоскости которых перпендикулярны проводнику. Так как проводник расположен перпендикулярно плоскости рисунка, мы видим эти линии как окружности с общим центром в точке, где проходит проводник. №2. **Ответ: катушки будут отталкиваться.** **Решение:** 1. Определим направление тока в катушках. Согласно схеме, ток течёт от положительного полюса источника (длинная черта) к отрицательному (короткая жирная черта). В обеих катушках ток идёт по виткам в одном и том же направлении. 2. Применим правило правой руки для соленоида: если обхватить катушку ладонью правой руки так, чтобы четыре пальца были направлены по току в витках, то отставленный большой палец укажет на северный полюс ($N$) магнитной стрелки. 3. Глядя на рисунок, в обеих катушках ток течёт «сверху вниз» по передней стороне витков. Тогда большой палец правой руки укажет вправо. Значит, у обеих катушек правый конец — это северный полюс ($N$), а левый — южный ($S$). 4. Катушки обращены друг к другу одноимёнными полюсами (левая — северным $N$, правая — южным $S$ в зависимости от детального рассмотрения намотки, но при одинаковом подключении и намотке они обращены друг к другу $N$ и $S$ или $S$ и $N$). **Допущение:** Если намотка у катушек абсолютно идентична, то левая катушка обращена к правой северным полюсом ($N$), а правая катушка обращена к левой южным ($S$), тогда они должны притягиваться. Однако, если присмотреться к направлению витков на рисунке, ток в ближайших друг к другу частях катушек течёт в противоположных направлениях, что создаёт одноимённые полюса. В стандартных задачах такого типа при одинаковом подключении и визуально симметричной намотке они создают противодействующие поля. При внимательном взгляде на рис. 2: в обеих катушках ток идёт по виткам вверх. С помощью правила правой руки определяем, что у левой катушки справа — $N$, у правой катушки слева — $N$. Одноимённые полюса отталкиваются.
