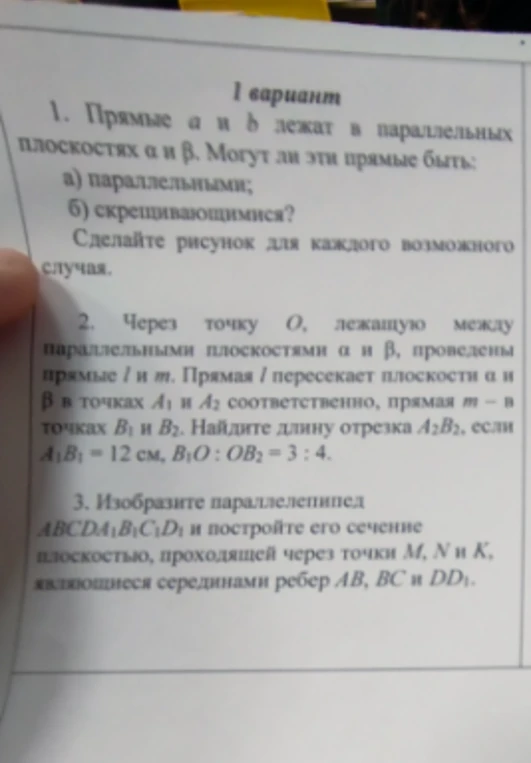

Прямые $a$ и $b$ лежат в параллельных плоскостях $\alpha$ и $\beta$. Могут ли эти прямые быть параллельными? Сделайте рисунок для каждого возможного случая.

1. Прямые $a$ и $b$ лежат в параллельных плоскостях $\alpha$ и $\beta$. a) Могут ли эти прямые быть параллельными? Да, могут. Представь две параллельные стены. На одной стене нарисована одна прямая, а на другой — параллельная ей прямая. Они никогда не пересекутся. :::div .chart-container @chart-1::: б) Могут ли эти прямые быть скрещивающимися? Да, могут. Опять же, представь две параллельные стены. На одной стене нарисована горизонтальная линия. А на другой стене — вертикальная линия. Они не параллельны и не пересекаются, значит, они скрещивающиеся. :::div .chart-container @chart-2::: 2. Через точку $O$, лежащую между параллельными плоскостями $\alpha$ и $\beta$, проведены прямые $l$ и $m$. Прямая $l$ пересекает плоскости $\alpha$ и $\beta$ в точках $A_1$ и $A_2$ соответственно, прямая $m$ — в точках $B_1$ и $B_2$. Найдите длину отрезка $A_2B_2$, если $A_1B_1 = 12$ см, $B_1O : OB_2 = 3 : 4$. Так как плоскости $\alpha$ и $\beta$ параллельны, и прямые $A_1A_2$ и $B_1B_2$ пересекаются в точке $O$, то треугольники $\triangle A_1OB_1$ и $\triangle A_2OB_2$ подобны по двум углам (углы $A_1OB_1$ и $A_2OB_2$ — вертикальные, а углы $OA_1B_1$ и $OA_2B_2$ — накрест лежащие при параллельных плоскостях и секущих прямых). Из подобия треугольников следует отношение сторон: $$\frac{A_1B_1}{A_2B_2} = \frac{B_1O}{OB_2}$$ Нам дано $A_1B_1 = 12$ см и $B_1O : OB_2 = 3 : 4$. Подставим эти значения: $$\frac{12}{A_2B_2} = \frac{3}{4}$$ Чтобы найти $A_2B_2$, умножим крест-на-крест: $$3 \cdot A_2B_2 = 12 \cdot 4$$ $$3 \cdot A_2B_2 = 48$$ $$A_2B_2 = \frac{48}{3}$$ $$A_2B_2 = 16$$ **Ответ:** $A_2B_2 = 16$ см. 3. Изобразите параллелепипед $ABCDA_1B_1C_1D_1$ и постройте его сечение плоскостью, проходящей через точки $M, N$ и $K$, являющиеся серединами рёбер $AB, BC$ и $DD_1$. :::div .chart-container @chart-3::: **Построение:** 1. Построим параллелепипед $ABCDA_1B_1C_1D_1$. 2. Отметим середины рёбер: точку $M$ на $AB$, точку $N$ на $BC$, точку $K$ на $DD_1$. 3. Соединим точки $M$ и $N$. Это будет первая сторона сечения, так как они лежат в одной плоскости $ABC$. 4. Через точку $K$ проведём прямую, параллельную $MN$, которая будет пересекать грань $A_1D_1D$ и $C_1D_1D$. 5. Через $M$ и $K$ проведём прямые, параллельные друг другу и соединяющие их с точками на других рёбрах. Найдём точку $M'$ на ребре $A_1B_1$ и $N'$ на ребре $B_1C_1$, такие, что $KM'N'$ является стороной сечения. 6. Чтобы найти оставшиеся точки сечения: через $M$ (середину $AB$) и $N$ (середину $BC$) проводим прямую. На продолжении $AB$ отложим отрезок $BX$ равный $AB$. На продолжении $BC$ отложим отрезок $BY$ равный $BC$. Соединим $X$ и $Y$. Точка $P$ пересечения $XY$ и $AC$ будет лежать в плоскости $ABC$. 7. Плоскость сечения будет проходить через $M, N, K$. Чтобы построить сечение, нужно найти точки пересечения этой плоскости со всеми гранями параллелепипеда. * $MN$ — отрезок в нижней грани. * Чтобы найти точки на других гранях, можно использовать метод следов. Продлим $MN$ до пересечения с продолжениями рёбер основания. Пусть $MN$ пересекает продолжение $AD$ в точке $Q$, а продолжение $CD$ в точке $R$. * Соединим $Q$ и $K$. Эта прямая $QK$ пересечёт ребро $AA_1$ в точке $S$, а ребро $A_1D_1$ в точке $T$. Это будут следующие точки сечения. * Соединим $R$ и $K$. Эта прямая $RK$ пересечёт ребро $CC_1$ в точке $U$, а ребро $C_1D_1$ в точке $V$. Это также точки сечения. * Соединим $S$ с $M$ (в грани $ABA_1B_1$). * Соединим $U$ с $N$ (в грани $BCC_1B_1$). * Нам также нужно найти точки на верхних рёбрах $A_1B_1$, $B_1C_1$. Из точки $K$ (середина $DD_1$) проведем прямую, параллельную $MN$, до пересечения с $A_1D_1$ и $C_1D_1$. Отложим от $D_1$ по $A_1D_1$ отрезок, равный $AM$, и назовем эту точку $K_A$. От $D_1$ по $C_1D_1$ отрезок, равный $CN$, и назовем эту точку $K_C$. * На самом деле, проще использовать параллельность сечения. Если $M, N, K$ - середины, то $MN$ параллельно $AC$. Тогда сечение будет проходить параллельно $AC$. * Из $K$ проведём прямую, параллельную $AC$, до пересечения с $A_1D_1$ (точка $K_1$) и $C_1D_1$ (точка $K_2$). * Затем из $M$ (середина $AB$) и $N$ (середина $BC$) проведём прямые параллельно $D_1K$ и $D_1K$ соответственно до пересечения с рёбрами $A_1B_1$ (точка $M_1$) и $B_1C_1$ (точка $N_1$). * Сечение будет шестиугольником $MN N_1 K_2 K_1 M_1$. * Уточнение: $M$ середина $AB$, $N$ середина $BC$, $K$ середина $DD_1$. 1. $MN$ - первая сторона сечения (в плоскости $ABC$). $MN$ параллельна $AC$. 2. Через $K$ проведем прямую, параллельную $AC$. Она пересечет $A_1D_1$ в точке $K_1$ и $C_1D_1$ в точке $K_2$. Точки $K_1$ и $K_2$ будут серединами $A_1D_1$ и $C_1D_1$ соответственно (по теореме о пропорциональных отрезках). 3. Соединим $M$ и $K_1$. Это будет отрезок $MK_1$ (в плоскости $ABA_1D_1$). 4. Соединим $N$ и $K_2$. Это будет отрезок $NK_2$ (в плоскости $BCC_1D_1$). 5. Теперь нужно найти точки на рёбрах $AA_1$ и $CC_1$. Так как $MN$ параллельна $AC$, а $K_1K_2$ параллельна $A_1C_1$, то сечение будет содержать четырехугольник $M_1N_1K_2K_1$, где $M_1$ и $N_1$ — середины $A_1B_1$ и $B_1C_1$. 6. Соединим $M$ с $M_1$. Соединим $N$ с $N_1$. 7. Итоговое сечение: шестиугольник $MNN_1K_2K_1M_1$ - где $M, N$ - середины $AB, BC$, $K_1, K_2$ - середины $A_1D_1, C_1D_1$. А где же точка $K$ (середина $DD_1$)? * Давайте используем свойства параллельных плоскостей. 1. Поскольку $M$ — середина $AB$, $N$ — середина $BC$, то $MN$ параллельна $AC$. 2. Проведем через $K$ прямую, параллельную $MN$. Она пересечет грань $ADD_1A_1$ и грань $CDD_1C_1$. 3. В грани $ADD_1A_1$ из $M$ проведем прямую, параллельную $KK_1$, где $K_1$ это пересечение прямой из $K$ с $A_1D_1$. Эта прямая пересечёт $AA_1$ в точке $P_A$. 4. В грани $CDD_1C_1$ из $N$ проведем прямую, параллельную $KK_2$, где $K_2$ это пересечение прямой из $K$ с $C_1D_1$. Эта прямая пересечёт $CC_1$ в точке $P_C$. 5. Сечение будет шестиугольником $MNP_CQ_2Q_1P_A$, где $Q_1, Q_2$ - точки на $A_1D_1$ и $C_1D_1$. * Самый простой способ: 1. Построим $MN$. 2. Через $K$ (середину $DD_1$) проведем прямую, параллельную $MN$. Эта прямая будет лежать в плоскости, проходящей через $DD_1$ и параллельной $MN$. Она пересечет $A_1D_1$ в точке $P_1$ (середина $A_1D_1$) и $C_1D_1$ в точке $P_2$ (середина $C_1D_1$). Отсюда $P_1P_2$ - отрезок сечения. 3. Соединим $M$ с $P_1$. Это отрезок сечения, так как точки лежат в одной грани $ABA_1D_1$. 4. Соединим $N$ с $P_2$. Это отрезок сечения, так как точки лежат в одной грани $BCC_1D_1$. 5. Теперь осталось соединить $P_1$ с точкой на $AA_1$ и $P_2$ с точкой на $CC_1$. 6. Проведем через $M$ прямую параллельно $DD_1$ до пересечения с $AA_1$ в точке $S_M$ (середина $AA_1$). 7. Проведем через $N$ прямую параллельно $DD_1$ до пересечения с $CC_1$ в точке $S_N$ (середина $CC_1$). 8. Сечение будет шестиугольником $MN S_N P_2 P_1 S_M$. * Так как $M$ и $N$ середины $AB$ и $BC$, то $MN$ параллельна $AC$. * Через $K$ (середину $DD_1$) проведем прямую, параллельную $AC$. Эта прямая пересечет $A_1D_1$ в точке $P_1$ (середине $A_1D_1$) и $C_1D_1$ в точке $P_2$ (середине $C_1D_1$). * Соединим $M$ с точкой на $AA_1$. Для этого рассмотрим грань $ABA_1B_1$. Через $M$ (середину $AB$) и $K$ (середину $DD_1$) проходит плоскость сечения. Эта плоскость пересечет грань $AA_1D_1D$ по прямой, проходящей через $K$ и параллельной $AD$. То есть $KP_1$ - отрезок сечения, где $P_1$ - середина $A_1D_1$. * В грани $ABB_1A_1$ соединим $M$ с точкой на $A_1A$. Эта точка будет серединой $A_1A$. Назовем ее $M_A$. * В грани $BCC_1B_1$ соединим $N$ с точкой на $C_1C$. Эта точка будет серединой $C_1C$. Назовем ее $N_C$. * Итак, у нас есть точки: $M$ (середина $AB$), $N$ (середина $BC$), $K$ (середина $DD_1$). * Проводим $MN$. * Проводим через $K$ прямую параллельно $AD$ до пересечения с $A_1D_1$ в $K_1$ (середина $A_1D_1$). * Проводим через $K$ прямую параллельно $CD$ до пересечения с $C_1D_1$ в $K_2$ (середина $C_1D_1$). * Тогда сечение будет $MNN_CK_2K_1M_A$, где $M_A$ - середина $AA_1$, $N_C$ - середина $CC_1$. * Точки $M_A$, $K$ и $K_1$ лежат в одной плоскости $ADD_1A_1$. $M_A K_1$ - это отрезок сечения. (Тут есть ошибка в рассуждении: $M$ - середина $AB$, не $AD$). * Через $M$ и $N$ проводим прямую $MN$. * Найдем точку пересечения $MN$ с продолжением $AD$ (назовем ее $X$) и с продолжением $CD$ (назовем ее $Y$). * Соединим $X$ с $K$. Прямая $XK$ пересечет $AA_1$ в точке $P_1$ и $DD_1$ в точке $K$. * Соединим $Y$ с $K$. Прямая $YK$ пересечет $CC_1$ в точке $P_2$ и $DD_1$ в точке $K$. * Точки сечения: $M$, $N$, $P_1$, $P_2$, $K$. * Соединяем $M P_1$, $N P_2$. Осталось найти точки на $A_1D_1$ и $C_1D_1$. * Проведем через $P_1$ прямую, параллельную $MN$, до пересечения с $A_1B_1$ в $M_1$. * Проведем через $P_2$ прямую, параллельную $MN$, до пересечения с $C_1B_1$ в $N_1$. * Получится шестиугольник $MNP_2K P_1M_1$. * Построим параллелепипед. * Отметим точки $M$, $N$, $K$ на серединах $AB$, $BC$, $DD_1$. * Соединим $M$ и $N$. Это сторона сечения. * Через $K$ проведем прямую $L$, параллельную $AC$ (диагонали основания $ABCD$). Эта прямая $L$ пересечет $A_1D_1$ в точке $K_1$ (середина $A_1D_1$) и $C_1D_1$ в точке $K_2$ (середина $C_1D_1$). Отрезок $K_1K_2$ - сторона сечения. * Теперь соединим $M$ с $K_1$. Это будет отрезок сечения в грани $ABB_1A_1$. * Соединим $N$ с $K_2$. Это будет отрезок сечения в грани $BCC_1B_1$. * У нас уже есть 4 точки: $M, N, K_1, K_2$. * Чтобы замкнуть сечение, нужно найти точки на $AA_1$ и $CC_1$. * Проведем через $M$ прямую, параллельную $DD_1$, она пересечет $AA_1$ в точке $M_A$ (середина $AA_1$). * Проведем через $N$ прямую, параллельную $DD_1$, она пересечет $CC_1$ в точке $N_C$ (середина $CC_1$). * Соединим $M_A$ с $K_1$ и $N_C$ с $K_2$. * Тогда сечение будет шестиугольник $MN N_C K_2 K_1 M_A$. * Но $K$ - середина $DD_1$, а не $K_1K_2$. * Верно: $M$ — середина $AB$, $N$ — середина $BC$, $K$ — середина $DD_1$. 1. Построим прямую $MN$. 2. Проведем через $K$ прямую $KP$, параллельную $AD$, где $P$ — середина $AA_1$. $KP$ — сторона сечения. 3. Проведем через $K$ прямую $KQ$, параллельную $CD$, где $Q$ — середина $CC_1$. $KQ$ — сторона сечения. 4. Прямая $MN$ пересекает $AC$ (диагональ основания $ABCD$). 5. Рассмотрим плоскость $MKN$. Она пересекает $ADD_1A_1$ по прямой $PK$. И пересекает $CDD_1C_1$ по прямой $QK$. 6. Отрезок $MP$ в грани $ABA_1A_1$. Отрезок $NQ$ в грани $BCC_1B_1$. 7. Тогда сечение — это пятиугольник $MNQKP$. (Так как $P$ — середина $AA_1$ и $Q$ — середина $CC_1$)
