Вопрос:

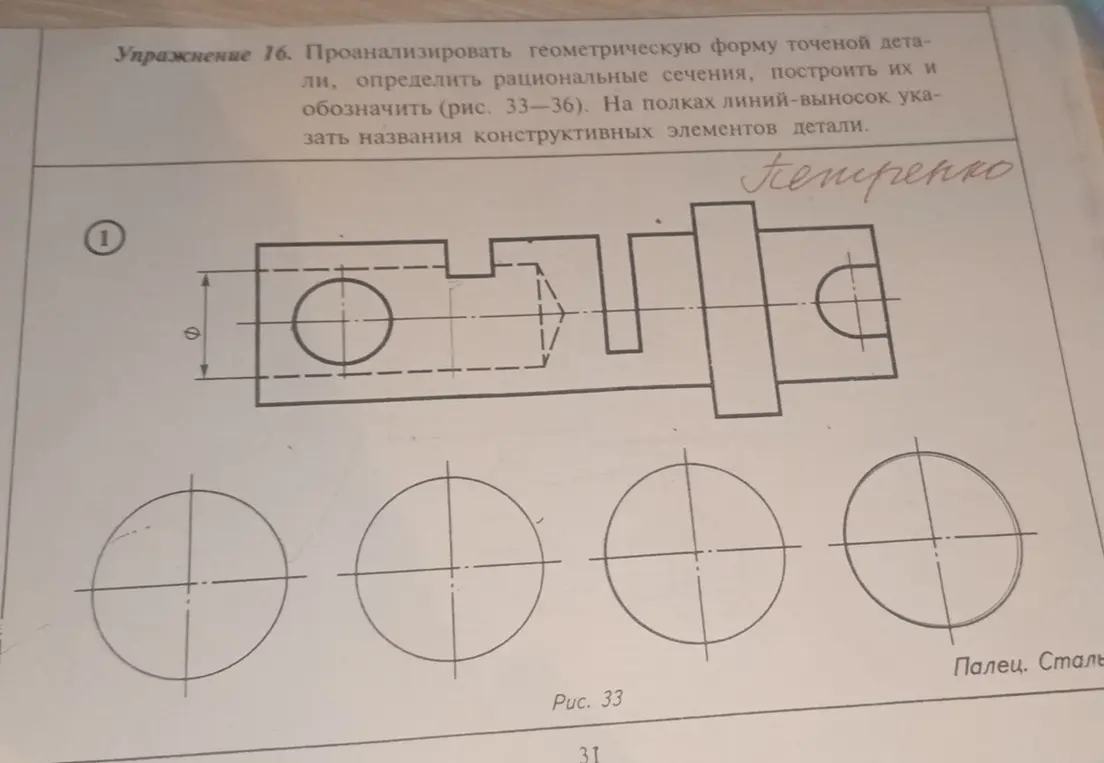

Проанализируй геометрическую форму точеной детали, определи рациональные сечения, построй их и обозначь.

Фотография

Ответ ассистента

Чтобы выполнить упражнение, тебе нужно: 1. **Проанализировать геометрическую форму детали:** внимательно рассмотреть чертёж и определить, из каких простых геометрических тел она состоит (цилиндры, параллелепипеды и т.д.). 2. **Определить рациональные сечения:** выбрать такие плоскости, чтобы сечения давали наиболее полную информацию о форме детали. Сечения должны быть простыми и понятными. 3. **Построить сечения:** нарисовать выбранные сечения на чертеже. 4. **Обозначить сечения:** подписать каждое сечение буквой или цифрой. 5. **На полках линий-выносок указать названия конструктивных элементов детали:** подписать на чертеже названия основных частей детали (например, отверстие, выступ, паз и т.д.).
