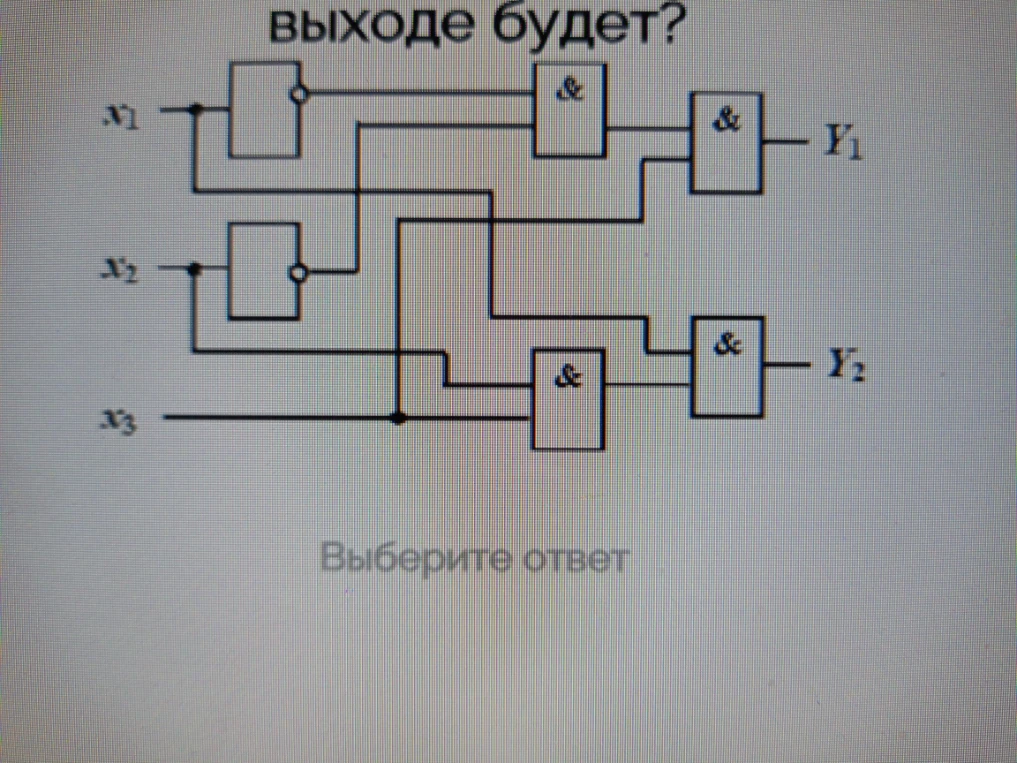

Если на выходы логической схемы подана следующая комбинация входных параметров x1=0, x2=0, x3=0. То комбинация значений Y1, Y2 на выходе будет?

Для решения задачи проанализируем состояние каждого элемента схемы при входных данных $x_1=0$, $x_2=0$, $x_3=0$. 1. **Инверторы (НЕ):** * На входе первого инвертора $x_1=0$, значит, на выходе $\bar{x}_1=1$. * На входе второго инвертора $x_2=0$, значит, на выходе $\bar{x}_2=1$. 2. **Верхняя ветка (вычисление $Y_1$):** * Первый элемент «И» (&) на верхнем уровне получает на входы $\bar{x}_1=1$ и $x_2=0$. Результат: $1 \cdot 0 = 0$. * Второй элемент «И» (&) на выходе $Y_1$ получает на один вход результат предыдущего элемента (0), а на другой — $x_3=0$. Результат: $0 \cdot 0 = 0$. * Таким образом, $Y_1 = 0$. 3. **Нижняя ветка (вычисление $Y_2$):** * Первый элемент «И» (&) на нижнем уровне получает на входы $x_1=0$ и $x_3=0$. Результат: $0 \cdot 0 = 0$. * Второй элемент «И» (&) на выходе $Y_2$ получает на один вход результат предыдущего элемента (0), а на другой — $\bar{x}_2=1$. Результат: $0 \cdot 1 = 0$. * Таким образом, $Y_2 = 0$. **Ответ: $Y_1=0, Y_2=0$.**
