2.По наглядному изображению модели выполнить комплексный чертёж модели в трёх видах.

Question

Вопрос:

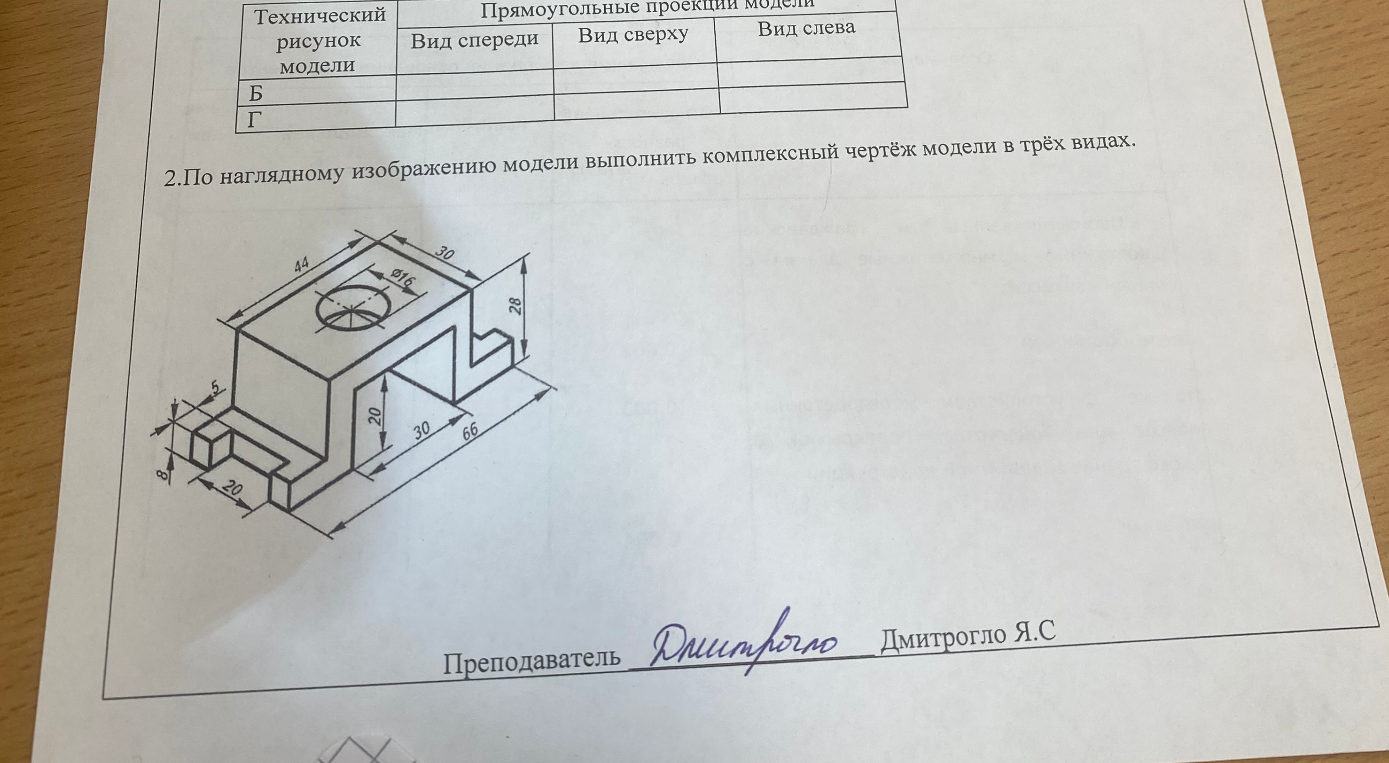

2.По наглядному изображению модели выполнить комплексный чертёж модели в трёх видах.

Фотография

Ответ ассистента

Accepted Answer

Для построения комплексного чертежа модели в трех видах необходимо спроецировать деталь на три плоскости проекций (фронтальную, горизонтальную и профильную). 1. **Вид спереди (фронтальная проекция):** - Представляет собой прямоугольник габаритными размерами 66x28 мм. - Внутри него вырезана П-образная арка шириной 30 мм и высотой 20 мм. - По центру сверху видно отверстие диаметром 16 мм, которое на виде спереди изображается двумя штриховыми линиями, обозначающими невидимые стенки отверстия. 2. **Вид сверху (горизонтальная проекция):** - Внешний контур имеет размеры 66x44 мм. - Мы увидим основной прямоугольник с «ушками» (выступами) по бокам. Выступы имеют размер 20x8 мм (по 5 мм толщины). - В центре окружность диаметром 16 мм. 3. **Вид слева (профильная проекция):** - Это прямоугольник 44x28 мм с вырезом в нижней части. - Выступ сбоку выглядит как маленький прямоугольник размером 8x20 мм (высота 8 мм, ширина 20 мм). При выполнении чертежа соблюдай правила ЕСКД: используй основные линии для контура, штриховые для невидимых элементов (внутреннее отверстие, скрытые грани) и осевые линии для симметрии.
