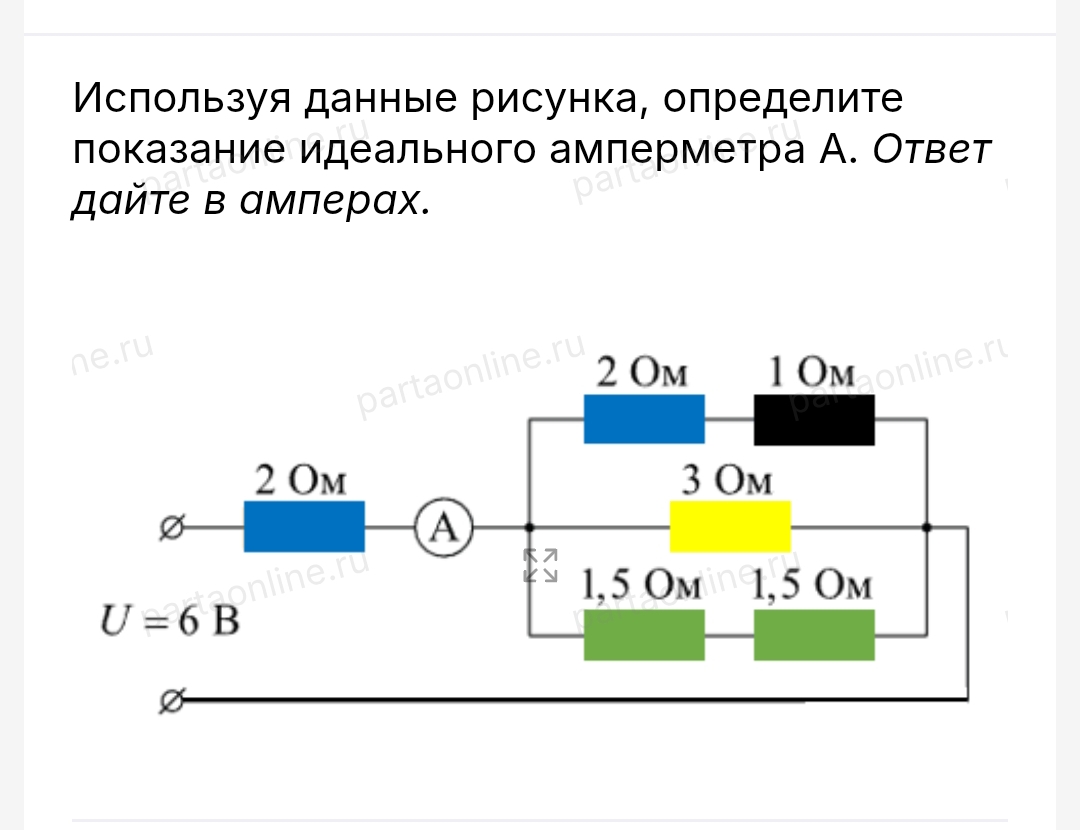

Используя данные рисунка, определите показание идеального амперметра А. Ответ дайте в амперах.

Для решения задачи проанализируем схему. Амперметр включен последовательно с группой из трех параллельных ветвей резисторов. 1. Сопротивление верхней ветви: $R_1 = 2\, \text{Ом} + 1\, \text{Ом} = 3\, \text{Ом}$. 2. Сопротивление средней ветви: $R_2 = 3\, \text{Ом}$. 3. Сопротивление нижней ветви: $R_3 = 1{,}5\, \text{Ом} + 1{,}5\, \text{Ом} = 3\, \text{Ом}$. Все три ветви соединены параллельно, поэтому их общее сопротивление $R_{\text{пар}}$ находится по формуле: $\frac{1}{R_{\text{пар}}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} = \frac{1}{3} + \frac{1}{3} + \frac{1}{3} = 1$. Отсюда $R_{\text{пар}} = 1\, \text{Ом}$. 4. Общее сопротивление цепи складывается из последовательного резистора $2\, \text{Ом}$ и параллельного участка: $R_{\text{общ}} = 2\, \text{Ом} + 1\, \text{Ом} = 3\, \text{Ом}$. 5. Сила тока в цепи (которую показывает амперметр) по закону Ома: $I = \frac{U}{R_{\text{общ}}} = \frac{6\, \text{В}}{3\, \text{Ом}} = 2\, \text{А}$. Ответ: 2
