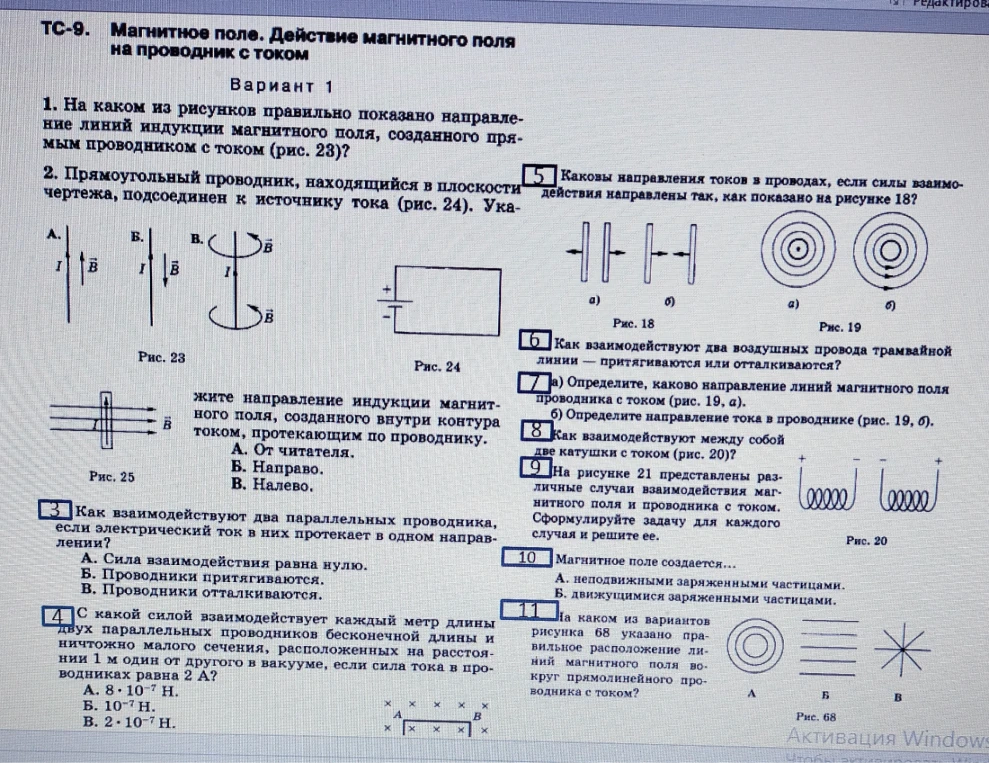

На каком из рисунков правильно показано направление линий индукции магнитного поля, созданного прямолинейным проводником с током (рис. 23)?

Давай разберем задачи по очереди: **1.** Согласно правилу правой руки (буравчика), при обхвате проводника правой рукой так, чтобы большой палец указывал направление тока, четыре пальца покажут направление линий магнитной индукции. На рис. 23 правильный ответ соответствует **В**. **2.** Линии индукции магнитной индукции охватывают проводник по окружности. По правилу правой руки, для проводника с током, направленным вверх, линии идут против часовой стрелки (если смотреть сверху). Правильный ответ — **В**. **3.** Параллельные проводники с током в одном направлении **притягиваются**. Ответ: **Б**. **4.** Сила взаимодействия между двумя бесконечно длинными параллельными проводниками рассчитывается по формуле $F = \frac{\mu_0 \cdot I_1 \cdot I_2 \cdot L}{2 \pi \cdot r}$. Для вакуума $\mu_0 = 4 \pi \cdot 10^{-7}$ Гн/м. Здесь $L=1$ м, $r=1$ м, $I_1=I_2=2$ А. $F = \frac{4 \pi \cdot 10^{-7} \cdot 2 \cdot 2 \cdot 1}{2 \pi \cdot 1} = 2 \cdot 10^{-7} \cdot 4 = 8 \cdot 10^{-7}$ Н. Ответ: **А**. **5.** На рис. 18: а) токи текут в одном направлении — они притягиваются (показано сближение); б) токи в противоположных направлениях — они отталкиваются (показано удаление). На рис. 19 линии индукции показывают направление тока по правилу правой руки: на а) ток направлен «от нас», на б) ток направлен «к нам». **6.** Трамвайные провода расположены параллельно, ток в них обычно течет в противоположных направлениях (от источника и к источнику). Значит, они **отталкиваются**. **7.** а) По правилу правой руки: если линии индукции направлены против часовой стрелки, то ток идет «к нам» (из плоскости рисунка). б) Аналогично, если линии по часовой стрелке, ток идет «от нас». **8.** Катушки с током ведут себя как полосовые магниты. Если токи текут так, что образуются разноименные полюса друг напротив друга, они притягиваются, если одноименные — отталкиваются. **9.** В этой задаче нужно применить правило левой руки: если четыре пальца по направлению тока, а линии магнитной индукции входят в ладонь, то отогнутый на 90° большой палец укажет направление силы Ампера. **10.** Магнитное поле создается **движущимися** заряженными частицами. Ответ: **Б**. **11.** Линии индукции магнитного поля вокруг прямолинейного проводника с током представляют собой концентрические окружности. Ответ: **А**.
