Вопрос:

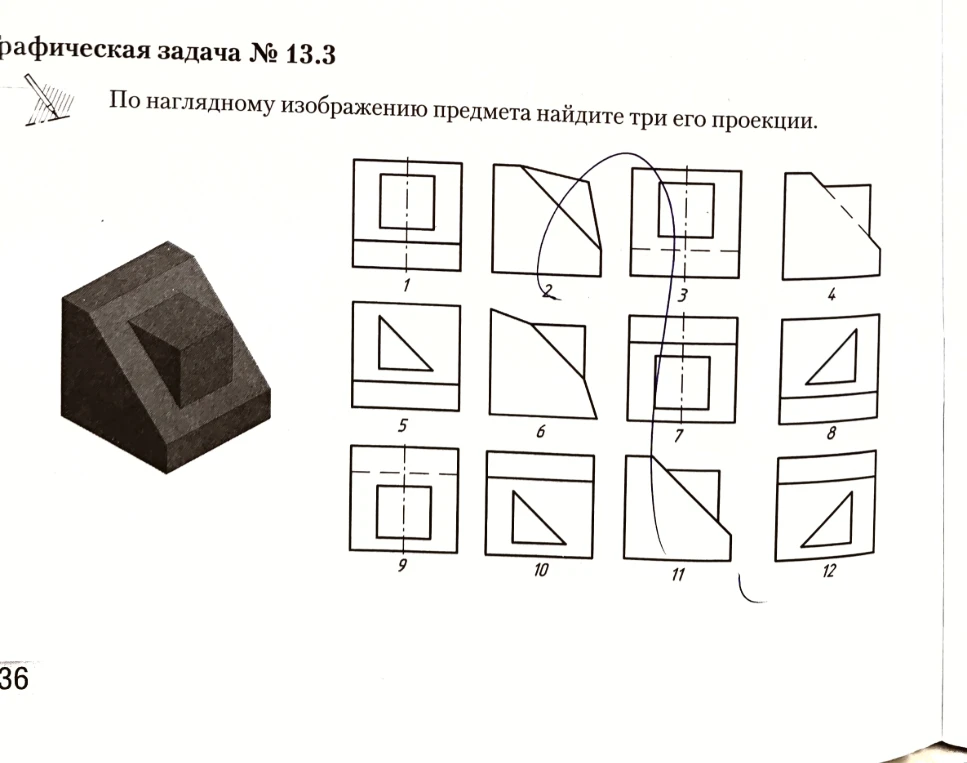

Графическая задача № 13.3. По наглядному изображению предмета найдите три его проекции.

Фотография

Ответ ассистента

Для данной детали правильными являются проекции под номерами 1, 6 и 7. Вот почему: 1. **Вид спереди (фронтальная проекция):** Мы видим прямоугольник с выступающей наклонной частью, где на переднем плане расположен квадратный выступ. Это соответствует **проекции №1**. 2. **Вид слева (профильная проекция):** Мы видим боковую сторону с наклонной линией, которая идет сверху вниз к правому краю. Это соответствует **проекции №6**. 3. **Вид сверху (горизонтальная проекция):** Мы видим основание с прямоугольным выступом, который виден как квадрат внутри прямоугольника. Это соответствует **проекции №7**. **Ответ: 1, 6, 7.**
