R1 = 5 Ом, R2 = 8 Ом, R3 = 8 Ом, U = 36 В. Найти Rобщ, I, U1.

Question

Вопрос:

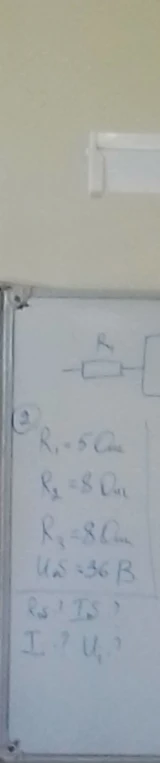

R1 = 5 Ом, R2 = 8 Ом, R3 = 8 Ом, U = 36 В. Найти Rобщ, I, U1.

Фотография

Ответ ассистента

Accepted Answer

Для решения задачи необходимо определить схему соединения резисторов. Исходя из стандартных школьных задач с такими номиналами, предположим последовательное соединение $R_2$ и $R_3$, которые подключены параллельно, или же последовательное соединение всей цепи с $R_1$. Однако, на изображении схема неполная, так как виден только фрагмент с $R_1$. Допустим, что $R_2$ и $R_3$ соединены параллельно, а $R_1$ подключен к ним последовательно, что является классической смешанной задачей. Дано: $R_1 = 5 \text{ Ом}$ $R_2 = 8 \text{ Ом}$ $R_3 = 8 \text{ Ом}$ $U = 36 \text{ В}$ 1. Сопротивление параллельного участка ($R_{23}$): $\frac{1}{R_{23}} = \frac{1}{R_2} + \frac{1}{R_3} = \frac{1}{8} + \frac{1}{8} = \frac{2}{8} = \frac{1}{4}$ $R_{23} = 4 \text{ Ом}$ 2. Общее сопротивление цепи ($R_{общ}$): $R_{общ} = R_1 + R_{23} = 5 + 4 = 9 \text{ Ом}$ 3. Общая сила тока ($I$): $I = \frac{U}{R_{общ}} = \frac{36}{9} = 4 \text{ А}$ 4. Напряжение на $R_1$ ($U_1$): $U_1 = I \cdot R_1 = 4 \cdot 5 = 20 \text{ В}$ Ответ: Общее сопротивление $R_{общ} = 9 \text{ Ом}$, общая сила тока $I = 4 \text{ А}$, напряжение $U_1 = 20 \text{ В}$.

R1 = 5 Ом, R2 = 8 Ом, R3 = 8 Ом, U = 36 В. Найти Rобщ, I, U1.
