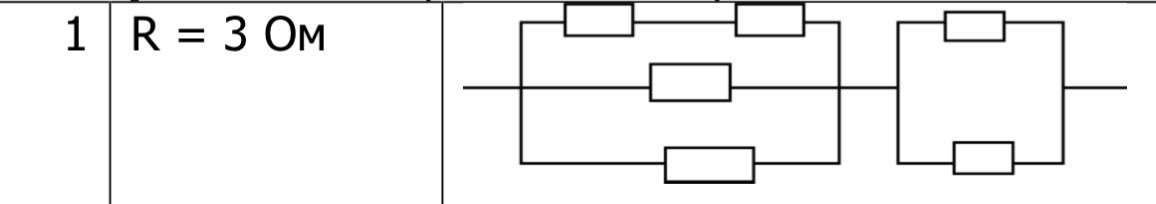

Найти общее сопротивление цепи, если сопротивление каждого резистора R = 3 Ом.

Для решения задачи по физике на нахождение общего сопротивления цепи ($R_{общ}$) при условии, что сопротивление каждого резистора $R = 3$ Ом, разделим схему на два участка, соединенных последовательно. 1. **Первый участок** состоит из трёх параллельных ветвей: - Верхняя ветвь: два резистора соединены последовательно, их сопротивление $R_1 = R + R = 3 + 3 = 6$ Ом. - Средняя ветвь: один резистор $R_2 = R = 3$ Ом. - Нижняя ветвь: один резистор $R_3 = R = 3$ Ом. Вычислим эквивалентное сопротивление первого участка ($R_{уч1}$): $\frac{1}{R_{уч1}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} = \frac{1}{6} + \frac{1}{3} + \frac{1}{3} = \frac{1 + 2 + 2}{6} = \frac{5}{6}$ $R_{уч1} = \frac{6}{5} = 1,2$ Ом. 2. **Второй участок** состоит из двух параллельных резисторов: $R_{уч2} = \frac{R \cdot R}{R + R} = \frac{R}{2} = \frac{3}{2} = 1,5$ Ом. 3. **Общее сопротивление** всей цепи (последовательное соединение участков): $R_{общ} = R_{уч1} + R_{уч2} = 1,2 + 1,5 = 2,7$ Ом. **Ответ: 2,7 Ом.**
