Вопрос:

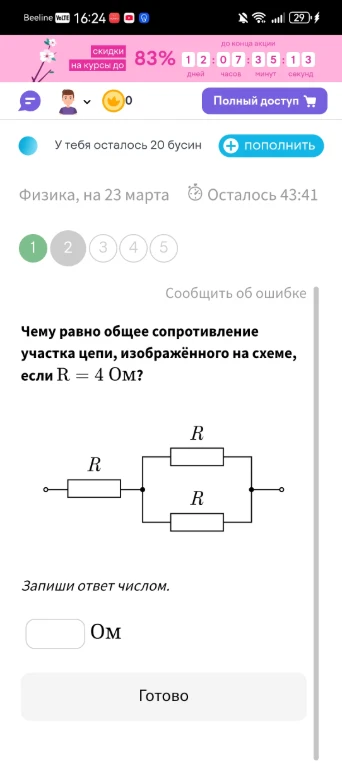

Чему равно общее сопротивление участка цепи, изображённого на схеме, если R = 4 Ом?

Фотография

Ответ ассистента

1. Сначала найдём сопротивление параллельного участка из двух резисторов $R$. При параллельном соединении одинаковых проводников их общее сопротивление равно сопротивлению одного, делённому на их количество: $R_{пар} = \frac{R}{2} = \frac{4}{2} = 2$ Ом. 2. Теперь найдём общее сопротивление всей цепи. Оставшийся резистор $R$ соединён последовательно с параллельным участком, поэтому их сопротивления складываются: $R_{общ} = R + R_{пар} = 4 + 2 = 6$ Ом. Ответ: 6
