Вопрос:

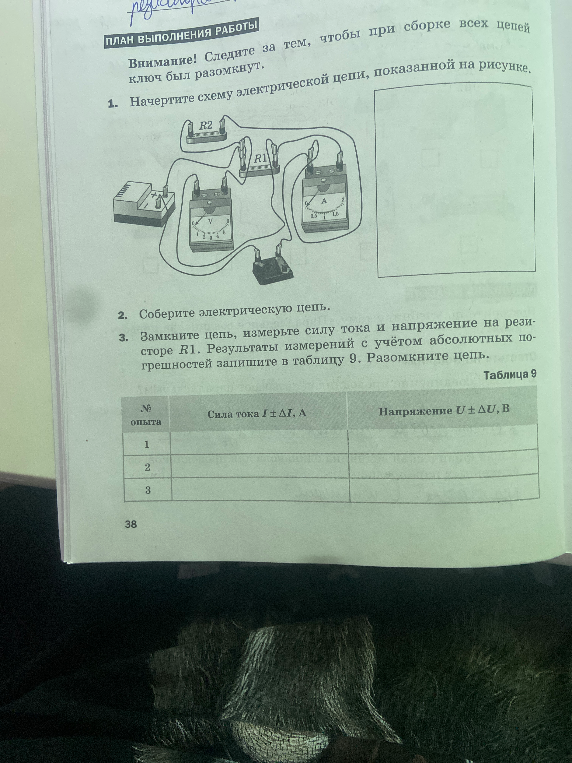

Начертите схему электрической цепи, показанной на рисунке.

Фотография

Ответ ассистента

Для выполнения первого пункта задания необходимо перевести рисунок с физическими приборами в графическую схему, используя стандартные обозначения. На рисунке изображена последовательная цепь, в которую входят: 1. Источник тока (батарея). 2. Ключ (замыкающее устройство). 3. Два резистора ($R1$ и $R2$), соединённых последовательно. 4. Амперметр ($A$), включённый последовательно в общую цепь для измерения силы тока. 5. Вольтметр ($V$), подключённый параллельно к резистору $R1$ для измерения напряжения на нём. **Словесное описание схемы:** От положительного полюса источника провода идут к ключу, затем к амперметру, далее последовательно через резисторы $R2$ и $R1$ обратно к отрицательному полюсу источника. Вольтметр подключается двумя проводами непосредственно к клеммам резистора $R1$. Пункты 2 и 3 являются практическими. Тебе нужно собрать эту цепь на лабораторном столе, включить ток и записать показания приборов в таблицу, учитывая погрешность (обычно она равна половине цены деления шкалы прибора, если не указано иное).
