Question

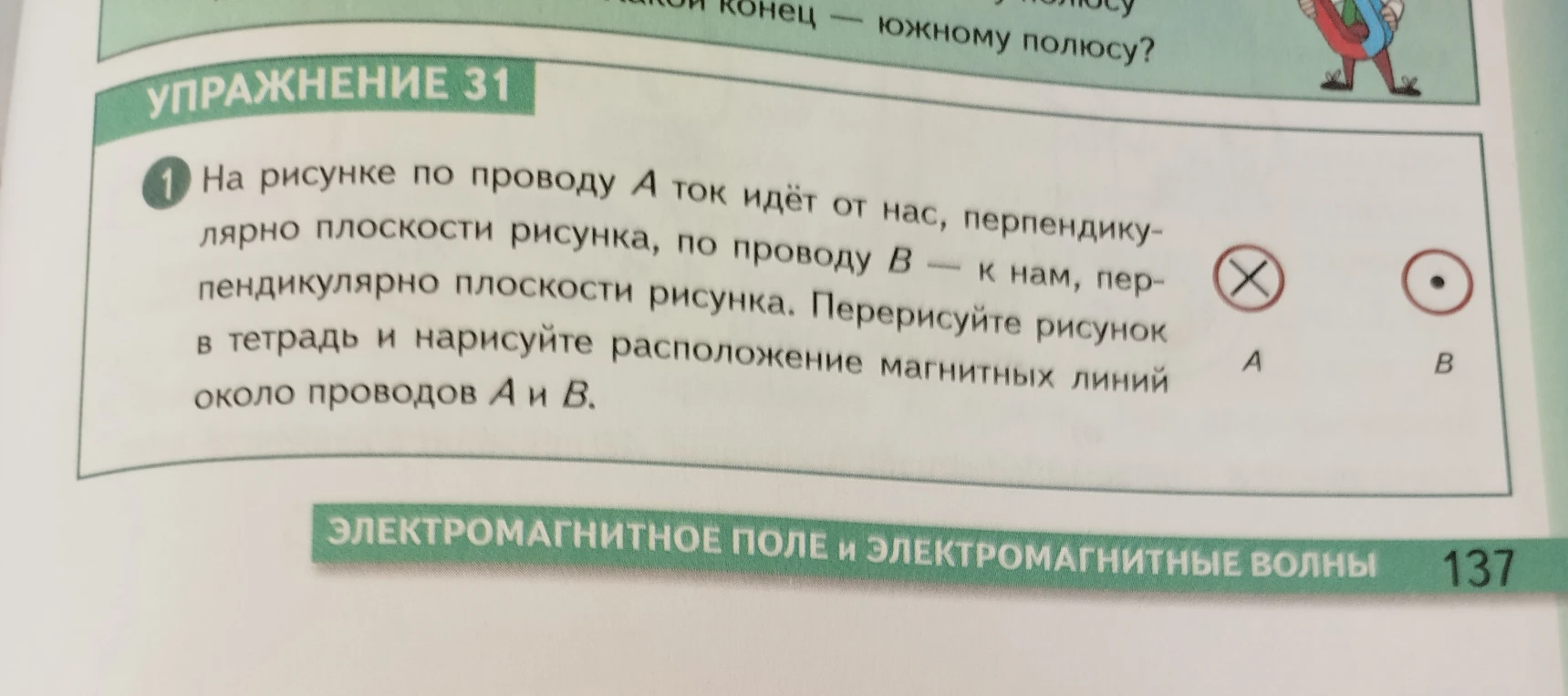

На рисунке по проводу А ток идёт от нас, перпендикулярно плоскости рисунка, по проводу В — к нам, перпендикулярно плоскости рисунка. Перерисуйте рисунок в тетрадь и нарисуйте расположение магнитных линий около проводов А и В.

Accepted Answer

Для определения направления магнитных линий вокруг проводника с током используется правило буравчика (или правило правой руки):

1. Провод A (крестик $	imes$): Ток идёт «от нас» (вглубь рисунка). Если направить большой палец правой руки по току (от себя), то четыре согнутых пальца укажут направление магнитных линий. Для провода A они направлены по часовой стрелке.
2. Провод B (точка $\cdot$): Ток идёт «к нам» (из рисунка). Если направить большой палец правой руки по току (на себя), то четыре согнутых пальца укажут направление магнитных линий. Для провода B они направлены против часовой стрелки.

Инструкция к рисунку:
Нарисуйте вокруг каждой точки (A и B) концентрические окружности со стрелками:
- Около A — стрелки на окружностях направлены по часовой стрелке.
- Около B — стрелки на окружностях направлены против часовой стрелки.
