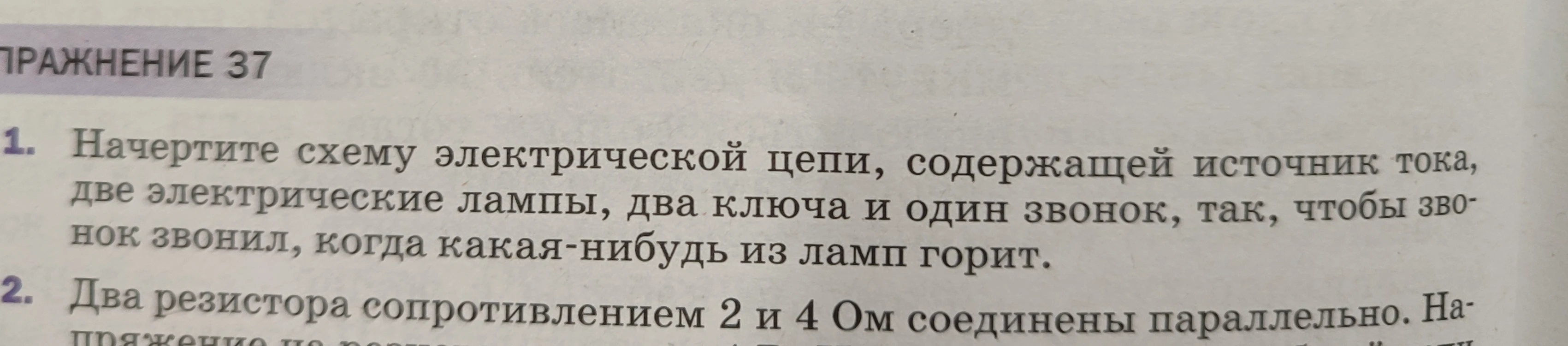

1. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит. 2. Два резистора сопротивлением 2 и 4 Ом соединены параллельно.

1. Чтобы звонок работал одновременно с любой из ламп, необходимо составить цепь из двух параллельных ветвей, которые затем соединяются последовательно со звонком и источником тока. В каждой ветви должны быть последовательно соединены лампа и ключ. **Описание схемы:** * Источник тока. * Две параллельные ветки: в первой ветке — ключ $K_1$ и лампа $L_1$; во второй ветке — ключ $K_2$ и лампа $L_2$. * Последовательно к этому параллельному участку подключён звонок ($Зв$). При замыкании ключа $K_1$ загорается лампа $L_1$ и звенит звонок. При замыкании ключа $K_2$ загорается лампа $L_2$ и также звенит звонок. Если замкнуты оба ключа, горят обе лампы и звенит звонок. 2. **Допущение:** В задании не указано, что именно нужно найти. Обычно в таких задачах требуется найти общее сопротивление цепи. Для параллельного соединения резисторов общее сопротивление $R_{общ}$ вычисляется по формуле: $\frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2}$ Подставим значения $R_1 = 2\,Ом$ и $R_2 = 4\,Ом$: $R_{общ} = \frac{R_1 \cdot R_2}{R_1 + R_2} = \frac{2 \cdot 4}{2 + 4} = \frac{8}{6} = \frac{4}{3} \approx 1{,}33\,Ом$ **Ответ: 1,33 Ом**
