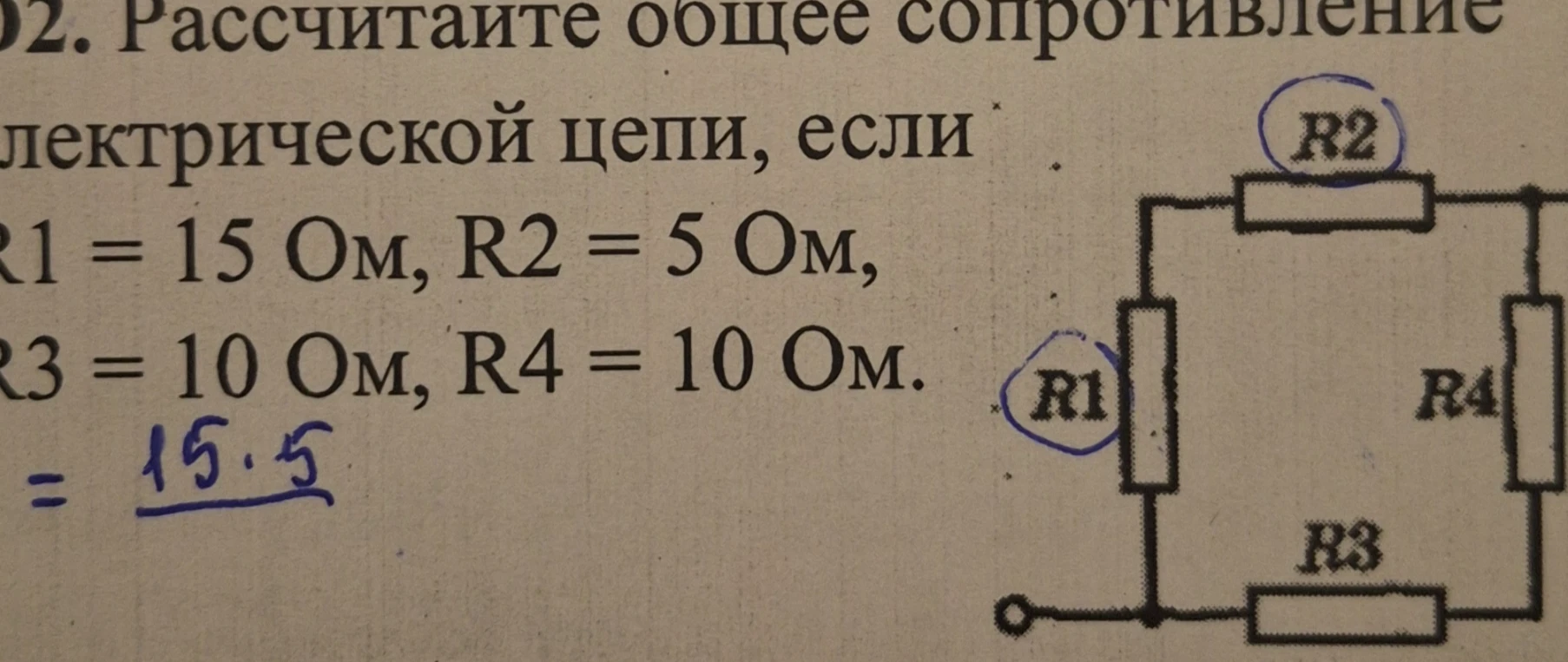

Рассчитайте общее сопротивление электрической цепи, если R1 = 15 Ом, R2 = 5 Ом, R3 = 10 Ом, R4 = 10 Ом.

Фотография

Ответ ассистента

На схеме резисторы $R_2$, $R_4$ и $R_3$ соединены последовательно друг с другом. Эта группа из трёх резисторов подключена параллельно к резистору $R_1$. 1. Вычислим сопротивление последовательного участка $R_{234}$: $R_{234} = R_2 + R_4 + R_3 = 5 + 10 + 10 = 25$ Ом 2. Вычислим общее сопротивление цепи $R_{общ}$, используя формулу для параллельного соединения: $R_{общ} = \frac{R_1 \cdot R_{234}}{R_1 + R_{234}} = \frac{15 \cdot 25}{15 + 25} = \frac{375}{40} = 9,375$ Ом **Ответ: 9,375 Ом**
