Определите направление силы, действующей на проводник с током со стороны магнитного поля; направление тока в проводнике; направление силы, действующей на участок рамки cd.

Question

Вопрос:

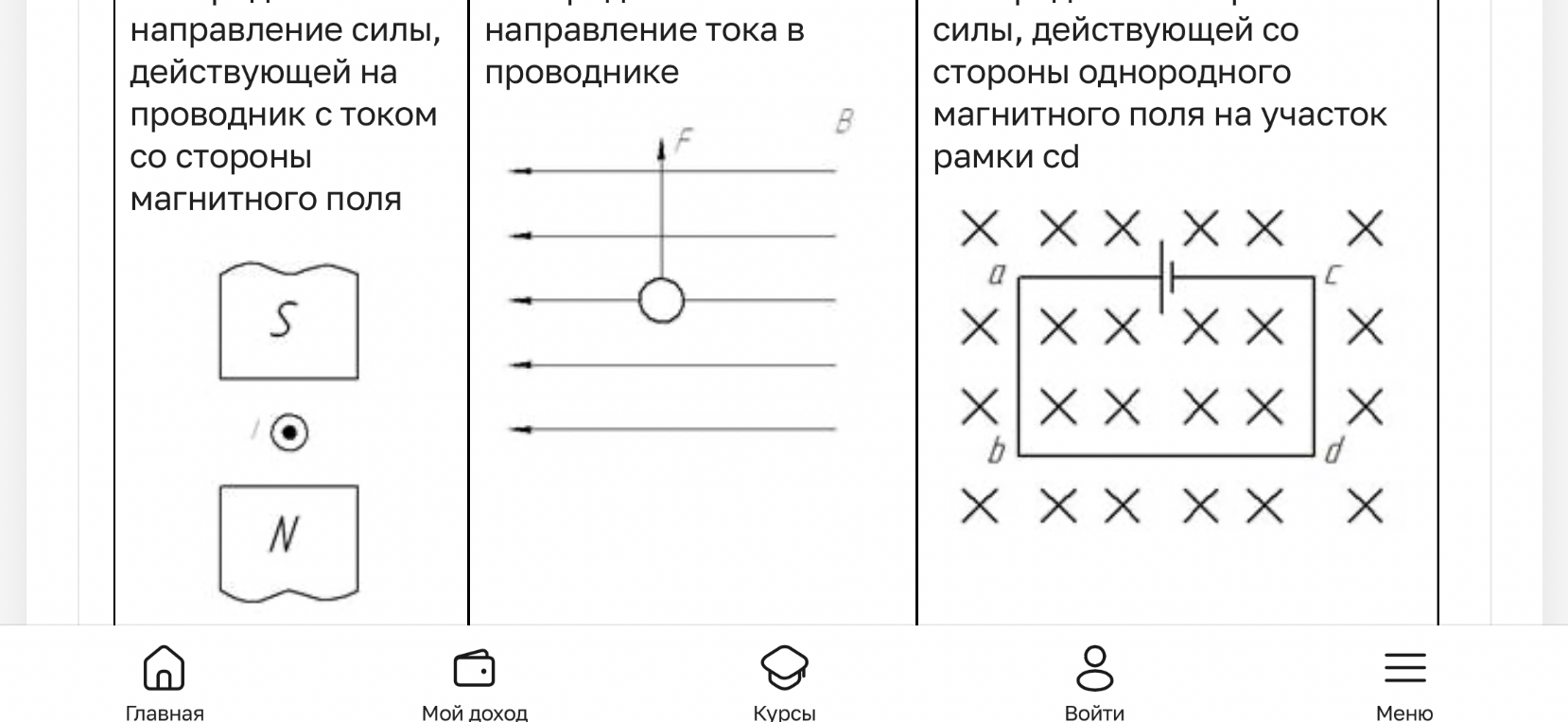

Определите направление силы, действующей на проводник с током со стороны магнитного поля; направление тока в проводнике; направление силы, действующей на участок рамки cd.

Фотография

Ответ ассистента

Accepted Answer

Для решения этих задач мы будем использовать **правило левой руки**: если левую руку расположить так, чтобы линии магнитного поля (от N к S) входили в ладонь, а четыре вытянутых пальца указывали направление тока, то отогнутый на 90 градусов большой палец покажет направление силы Ампера. **1. Найти направление силы, действующей на проводник с током.** Магнитное поле направлено от северного полюса (N) к южному (S), то есть снизу вверх. Ток направлен «на нас» (точка в кружке). Располагаем ладонь вниз (чтобы линии поля от N входили в неё), пальцы направляем на себя. **Ответ:** Сила Ампера направлена **вправо**. **2. Найти направление тока в проводнике.** Линии магнитного поля (вектор B) направлены влево. Сила F направлена вверх. Располагаем левую руку так, чтобы линии поля входили в ладонь (ладонь смотрит вправо), а большой палец указывал вверх (по направлению силы F). **Ответ:** Ток в проводнике направлен **«от нас» (вглубь рисунка)**. Обозначается крестиком $\otimes$. **3. Найти направление силы, действующей на участок рамки cd.** На рисунке рамка подключена к источнику тока. Ток течёт от «+» к «-». Значит, на участке cd ток течёт сверху вниз (от c к d). Магнитное поле направлено «от нас» (крестики). Располагаем левую руку ладонью к себе (чтобы линии поля входили в неё), четыре пальца направляем вниз (по току). **Ответ:** Сила Ампера на участке cd направлена **вправо**.
