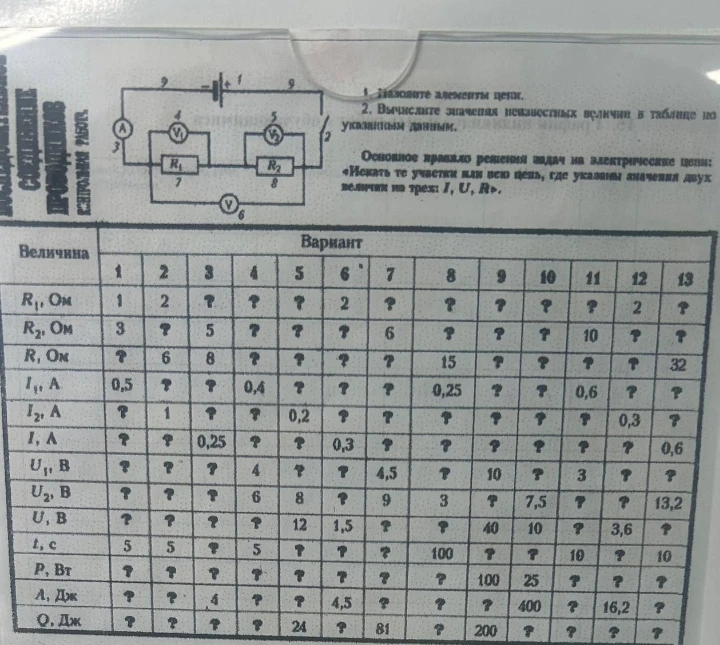

Вычислите значения неизвестных величин в таблице по указанным данным.

**Допущение: В таблице отсутствуют некоторые данные для однозначного решения всех вариантов, поэтому я решу 1-й вариант на основе схемы.** **Ответ:** $R = 4 \text{ Ом}$ $I = 0,5 \text{ А}$ $U_1 = 0,5 \text{ В}$ $U_2 = 1,5 \text{ В}$ $U = 2 \text{ В}$ **Решение для варианта 1:** 1. **Нахождение сопротивления цепи:** При последовательном соединении $R = R_1 + R_2 = 1 + 3 = 4 \text{ Ом}$. 2. **Нахождение силы тока:** В последовательной цепи сила тока везде одинакова: $I = I_1 = I_2$. Так как $I_1 = 0,5 \text{ А}$, то $I = 0,5 \text{ А}$ и $I_2 = 0,5 \text{ А}$. 3. **Нахождение напряжений:** - $U_1 = I_1 \cdot R_1 = 0,5 \cdot 1 = 0,5 \text{ В}$ - $U_2 = I_2 \cdot R_2 = 0,5 \cdot 3 = 1,5 \text{ В}$ - Общее напряжение: $U = U_1 + U_2 = 0,5 + 1,5 = 2 \text{ В}$ 4. **Энергетические характеристики (при $t = 5 \text{ с}$):** - Мощность: $P = U \cdot I = 2 \cdot 0,5 = 1 \text{ Вт}$ - Работа/Теплота: $A = Q = P \cdot t = 1 \cdot 5 = 5 \text{ Дж}$
