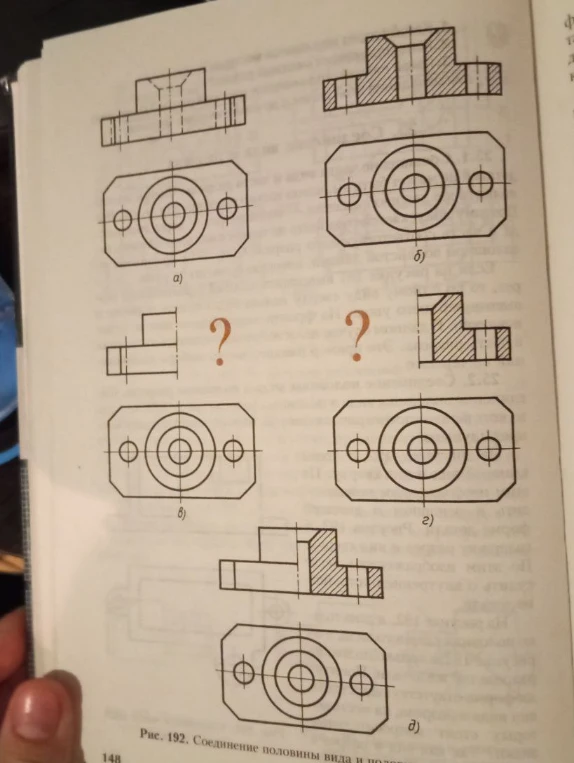

На рисунке 192 представлено соединение половины вида и половины разреза. Достройте изображения в) и г).

**Ответ: На рисунках в) и г) необходимо достроить изображения, используя правила соединения половины вида и половины разреза.** Для выполнения задания нужно объединить внешний вид детали и её внутреннее устройство (разрез) на одном изображении. Границей между ними обычно служит штрихпунктирная осевая линия. 1. **Для рисунка в):** Справа от вертикальной оси симметрии нужно выполнить разрез. Так как деталь симметрична, мы копируем правую часть изображения из примера **д)**. Штриховка наносится под углом $45^{\circ}$ на те части, которые попадают в секущую плоскость. 2. **Для рисунка г):** Слева от оси оставляем вид детали (как на рисунке **а**), а справа — выполняем разрез (как на рисунке **б**). На виде (слева) невидимые контуры штриховыми линиями обычно не показывают, если они раскрыты на разрезе. **Ключевое правило:** Если деталь симметрична, то на одном изображении соединяют половину вида и половину разреза. При этом вид располагают слева от вертикальной оси или сверху от горизонтальной, а разрез — справа или снизу. Если на ось симметрии попадает ребро детали, то границу между видом и разрезом показывают сплошной волнистой линией.
