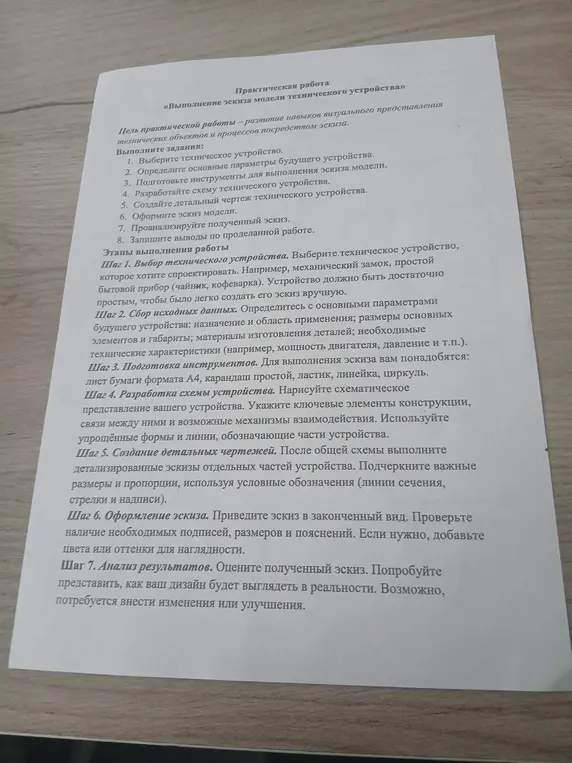

Выполни практическую работу 'Выполнение эскиза модели технического устройства'

Привет! Отличное задание, оно помогает научиться представлять, как устроены разные предметы. Давай выполним эту практическую работу вместе. Я покажу, как это можно сделать на примере простого механического карандаша. ### Практическая работа «Выполнение эскиза модели технического устройства» **Цель работы:** научиться создавать эскизы, чтобы лучше понимать и показывать устройство технических предметов. #### Выполнение заданий: **1. Выбор технического устройства** Я выбрал для эскиза механический карандаш. Это удобный и не очень сложный предмет. **2. Основные параметры устройства** * **Назначение:** для письма и черчения. * **Область применения:** учёба, работа, хобби. * **Габаритные размеры:** длина — 145 мм, диаметр корпуса — 9 мм. * **Материалы:** * Корпус — пластик. * Наконечник, клипса и внутренний механизм — металл. * Ластик — синтетический каучук. * **Основные характеристики:** используется грифель диаметром 0,5 мм. **3. Подготовка инструментов** Для работы мне понадобятся: * Лист бумаги формата А4 * Простой карандаш (твёрдости ТМ или HB) * Ластик * Линейка **4. Схема технического устройства** На этом этапе я бы нарисовал общую схему карандаша. Это был бы простой рисунок, где видны все основные части и как они соединены: * **Корпус:** длинная трубка, внутри которой всё находится. * **Кнопка:** находится сверху, при нажатии выдвигает грифель. * **Цанговый механизм:** «лапки» внутри наконечника, которые держат и выдвигают грифель. * **Наконечник:** металлическая часть, из которой появляется грифель. * **Клипса:** чтобы крепить карандаш к карману или тетради. * **Ластик:** спрятан под колпачком-кнопкой. **5. Детальный чертёж** Теперь нужно нарисовать всё подробнее. Я бы сделал три рисунка: * **Общий вид:** карандаш в собранном виде с указанием основных размеров (длина 145 мм, диаметр 9 мм). * **Карандаш в разрезе:** чтобы показать, как устроен механизм внутри. Я бы показал пружинку, цангу и трубку для грифелей. * **Цанговый механизм крупным планом:** увеличенный рисунок самого механизма, чтобы было понятно, как он работает. На этом чертеже я бы указал размеры мелких деталей. **6. Оформление эскиза** Я бы аккуратно обвёл все линии, добавил подписи ко всем частям («Корпус», «Наконечник» и т.д.) и проставил размеры. Чтобы эскиз был понятнее, можно было бы добавить немного штриховки, чтобы показать объём и материал (например, заштриховать металлические части). **7. Анализ эскиза** По моему эскизу можно понять устройство механического карандаша. Все детали на месте, размеры указаны. Конструкция выглядит надёжной и удобной. * **Возможное улучшение:** можно было бы добавить на корпус резиновую манжету, чтобы карандаш не скользил в руке. Это изменение я бы отметил на эскизе пунктирной линией и сделал бы выноску с пояснением. **8. Выводы по проделанной работе** В ходе этой практической работы я научился поэтапно создавать эскиз технического устройства. Я понял, как важно сначала продумать общую схему, а потом уже переходить к деталям. Этот навык поможет мне лучше понимать, как устроены разные механизмы, и даже придумывать что-то своё.
