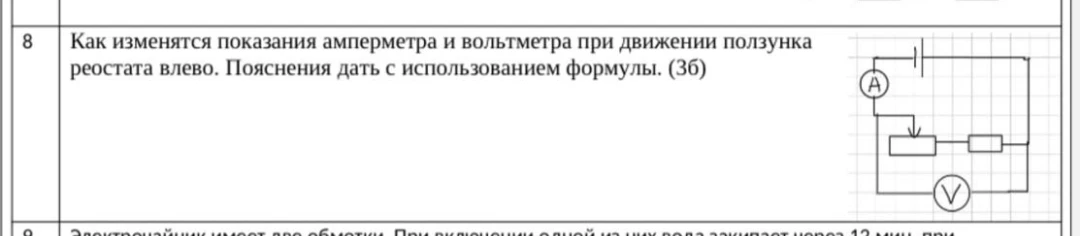

Как изменятся показания амперметра и вольтметра при движении ползунка реостата влево. Пояснения дать с использованием формулы. (3б)

Давай разберем схему по шагам: 1. **Анализ схемы:** - Амперметр подключен последовательно к источнику тока, то есть измеряет **общий ток** в цепи ($I$). - Вольтметр подключен параллельно участку цепи, состоящему из двух резисторов (реостата и фиксированного резистора). Значит, он показывает **напряжение на этом участке**. - Так как в схеме нет внутреннего сопротивления источника, напряжение на этом участке равно ЭДС источника ($U = \varepsilon$). Следовательно, **показания вольтметра не изменятся** (они всегда равны напряжению источника). 2. **Движение ползунка влево:** - Реостат включен так, что при движении ползунка влево активная часть проволоки реостата уменьшается. Значит, **сопротивление реостата ($R_{реост}$) уменьшается**. - Общее сопротивление цепи ($R_{общ} = R_{реост} + R_{рез}$) тоже уменьшается. 3. **Расчет по закону Ома:** - По закону Ома для полной цепи (или участка): $I = \frac{U}{R_{общ}}$. - Так как напряжение $U$ постоянно, а $R_{общ}$ уменьшается, то сила тока $I$ **увеличивается**. **Ответ:** - Показания вольтметра: **не изменятся**. - Показания амперметра: **увеличатся**.
