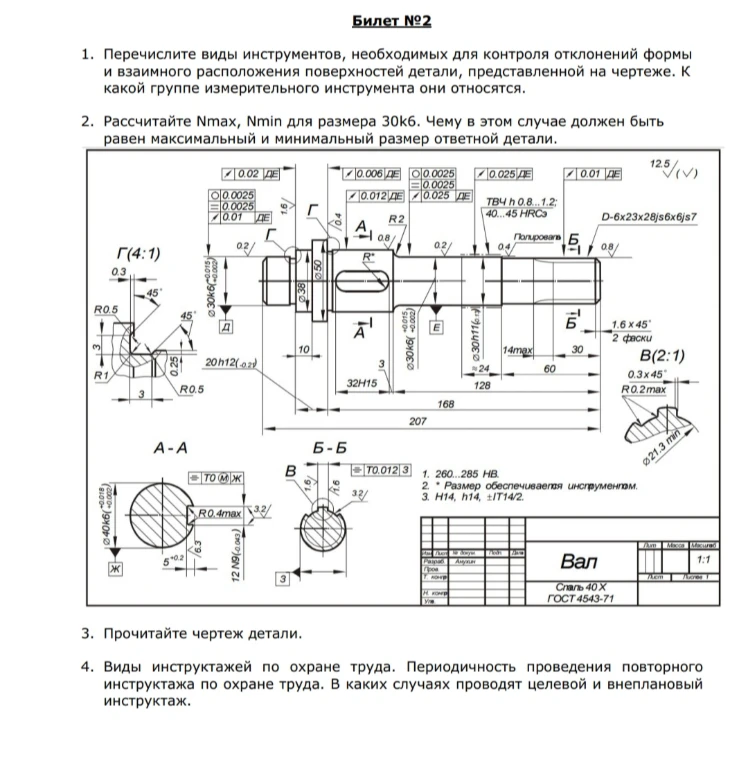

1. Перечислите виды инструментов, необходимых для контроля отклонений формы и взаимного расположения поверхностей детали, представленной на чертеже. К какой группе измерительного инструмента они относятся.

1. Для контроля отклонений формы (плоскостность, цилиндричность, круглость) и взаимного расположения (соосность, параллельность, перпендикулярность) применяют: - Измерительные головки (рычажно-механические, индуктивные). - Скобы индикаторные. - Рычажные микрометры. - Нутромеры индикаторные (для отверстий). - Штативные приспособления с индикаторами часового типа. - Контрольно-измерительные машины (для сложных форм). Они относятся к группе универсальных измерительных инструментов. 2. Расчет для размера 30k6: - По ГОСТ 25346: для размера 30k6 (вал) основное отклонение k = +2 мкм (0,002 мм), допуск IT6 = 13 мкм (0,013 мм). - $N_{max} = 30 + 0,002 + 0,013 = 30,015$ мм. - $N_{min} = 30 + 0,002 = 30,002$ мм. - Ответная деталь (отверстие) должна обеспечивать посадку с натягом или переходную (для k6 обычно используют посадку H7 или JS7). Например, для посадки $30H7/k6$ отверстие $30H7$ имеет поле допуска $+0,021$ мм (верхнее) и $0$ (нижнее). Тогда максимальный размер отверстия — 30,021 мм, минимальный — 30,000 мм. 3. Чтение чертежа: - Деталь: Вал. Материал: Сталь 40Х (термообработка: 260...285 НВ, ТВЧ 40...45 HRCэ). - Основные размеры: Длина 207 мм, диаметры ступеней 30, 38, 40, 50 мм. - Есть шпоночный паз (ширина 12 мм) и шлицевое соединение ($D-6 imes 23 imes 28$). - Указаны допуски формы и расположения (соосность, перпендикулярность) относительно баз А, Б, Д, Е, Ж. - Острые кромки притуплены фасками. 4. Виды инструктажей по охране труда: - Вводный (при приеме на работу). - Первичный (на рабочем месте перед началом работы). - Повторный (не реже 1 раза в 6 месяцев). - Внеплановый (при изменении оборудования, процессов, нарушении требований безопасности, перерывах в работе, по требованию надзорных органов). - Целевой (при выполнении разовых работ, ликвидации последствий аварий, при допуске к работам с повышенной опасностью).
