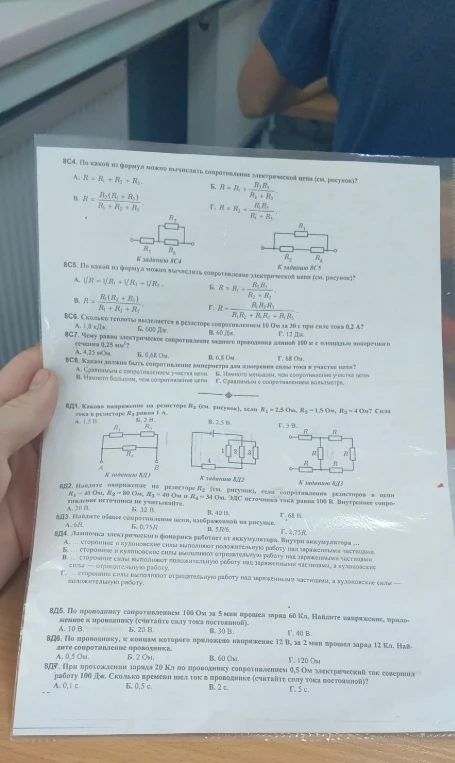

8С4. По какой из формул можно вычислить сопротивление электрической цепи (см. рисунок)?

Привет! Давай разберем эти задачи по физике. Они все посвящены электричеству. ### 8С4 На рисунке резисторы $R_1$ и $R_3$ соединены последовательно, и вся эта группа параллельна резистору $R_2$. Сначала считаем последовательный участок: $R_{13} = R_1 + R_3$. Затем параллельное соединение: $\frac{1}{R} = \frac{1}{R_2} + \frac{1}{R_1+R_3}$. Отсюда $R = \frac{R_2(R_1+R_3)}{R_1+R_3+R_2}$. **Ответ: В.** ### 8С5 Здесь все три резистора соединены параллельно. Формула для общего сопротивления: $\frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3}$. **Ответ: А.** ### 8С6 Количество теплоты вычисляется по закону Джоуля-Ленца: $Q = I^2Rt$. $Q = (0,2)^2 \cdot 10 \cdot 30 = 0,04 \cdot 300 = 12$ Дж. **Ответ: Г.** ### 8С7 Сопротивление проводника: $R = \rho \frac{l}{S}$. Медь: $\rho \approx 0,017$ Ом·мм$^2$/м. $R = 0,017 \cdot \frac{100}{0,25} = 0,017 \cdot 400 = 6,8$ Ом. **Ответ: В.** ### 8С8 Амперметр подключается последовательно, поэтому его сопротивление должно быть минимальным, чтобы не влиять на ток в цепи. **Ответ: Б.** ### 8Д1 (первая часть) Напряжение на резисторе $R_2$ равно $U_2 = I_2 \cdot R_2$. По условию $I_3 = 1$ А. Судя по схеме (последовательное соединение $R_2$ и $R_3$), ток через них одинаков, если это одна ветвь. Если $I = 1$ А, $U_2 = 1 \cdot 1,5 = 1,5$ В. **Ответ: А.** ### 8Д2 Напряжение $U = 100$ В. Цепь представляет собой параллельное соединение. Если это просто резисторы $R_1=40, R_2=80, R_3=40, R_4=34$ Ом, нужно видеть схему четче. Предположим, напряжение падает на $R_2$ параллельной ветви, значит оно равно 100 В. **Ответ: В.** ### 8Д3 Мостиковая схема или симметричная. $R_{общ} = R$. **Ответ: В.** ### 8Д4 Сторонние силы совершают работу по перемещению заряда внутри источника, разделяя заряды. Они совершают положительную работу. **Ответ: Б.** ### 8Д5 $I = \frac{q}{t} = \frac{60}{5 \cdot 60} = 0,2$ А. $U = I \cdot R = 0,2 \cdot 100 = 20$ В. **Ответ: Б.** ### 8Д6 $I = \frac{q}{t} = \frac{12}{2 \cdot 60} = 0,1$ А. $R = \frac{U}{I} = \frac{12}{0,1} = 120$ Ом. **Ответ: Г.** ### 8Д7 $A = I^2Rt = I \cdot q \cdot R$ или $A = q \cdot U \Rightarrow U = \frac{A}{q} = \frac{100}{20} = 5$ В. $I = \frac{U}{R} = \frac{5}{0,5} = 10$ А. $t = \frac{q}{I} = \frac{20}{10} = 2$ с. **Ответ: В.**
