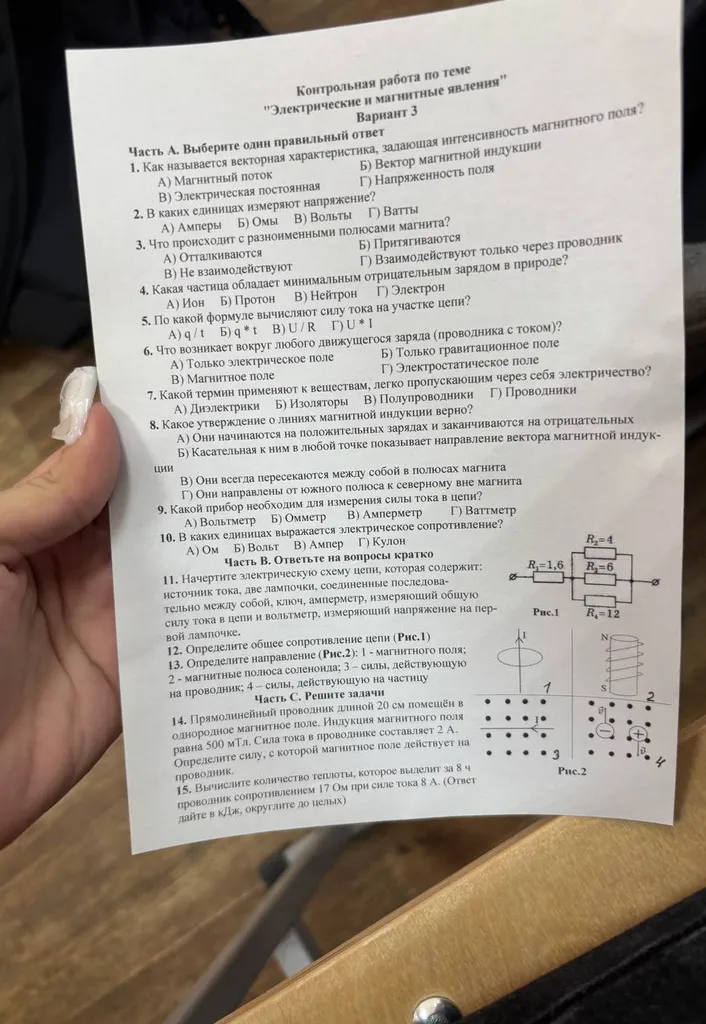

Контрольная работа по теме "Электрические и магнитные явления"

### Часть А 1. **Б** (Вектор магнитной индукции). 2. **В** (Вольты). 3. **Б** (Притягиваются). 4. **Г** (Электрон). 5. **В** (I = U/R). 6. **В** (Магнитное поле). 7. **Г** (Проводники). 8. **Б** (Касательная к ним в любой точке показывает направление вектора магнитной индукции). 9. **В** (Амперметр). 10. **А** (Ом). ### Часть B 11. Для схемы с последовательным соединением: рисуется источник (батарея), две лампочки, ключ и амперметр, соединенные в один замкнутый контур. Вольтметр подключается параллельно к первой лампочке. 12. На рис.1 изображено смешанное соединение. Сначала найдем сопротивление параллельного участка из трех резисторов ($R_2, R_3, R_4$): $\frac{1}{R_{234}} = \frac{1}{4} + \frac{1}{6} + \frac{1}{12} = \frac{3+2+1}{12} = \frac{6}{12} = \frac{1}{2} \Rightarrow R_{234} = 2 \text{ Ом}$. Общее сопротивление цепи: $R_{общ} = R_1 + R_{234} = 1,6 + 2 = 3,6 \text{ Ом}$. 13. **Рис.2:** 1 - Правило буравчика (магнитное поле направлено против часовой стрелки). 2 - Северный полюс сверху (по правилу правой руки). 3 - Сила Ампера направлена вверх (по правилу левой руки). 4 - Сила Лоренца направлена вверх (для положительного заряда). ### Часть С 14. Сила Ампера: $F_A = B \cdot I \cdot l \cdot \sin(\alpha)$. $B = 500 \text{ мТл} = 0,5 \text{ Тл}$, $l = 20 \text{ см} = 0,2 \text{ м}$, $I = 2 \text{ А}$. $F_A = 0,5 \cdot 2 \cdot 0,2 \cdot 1 = 0,2 \text{ Н}$. **Ответ: 0,2 Н.** 15. Закон Джоуля-Ленца: $Q = I^2 \cdot R \cdot t$. $I = 8 \text{ А}$, $R = 17 \text{ Ом}$, $t = 8 \text{ ч} = 8 \cdot 3600 = 28800 \text{ с}$. $Q = 8^2 \cdot 17 \cdot 28800 = 64 \cdot 17 \cdot 28800 = 31334400 \text{ Дж} = 31334,4 \text{ кДж}$. Округляем до целых: **31334 кДж.**
