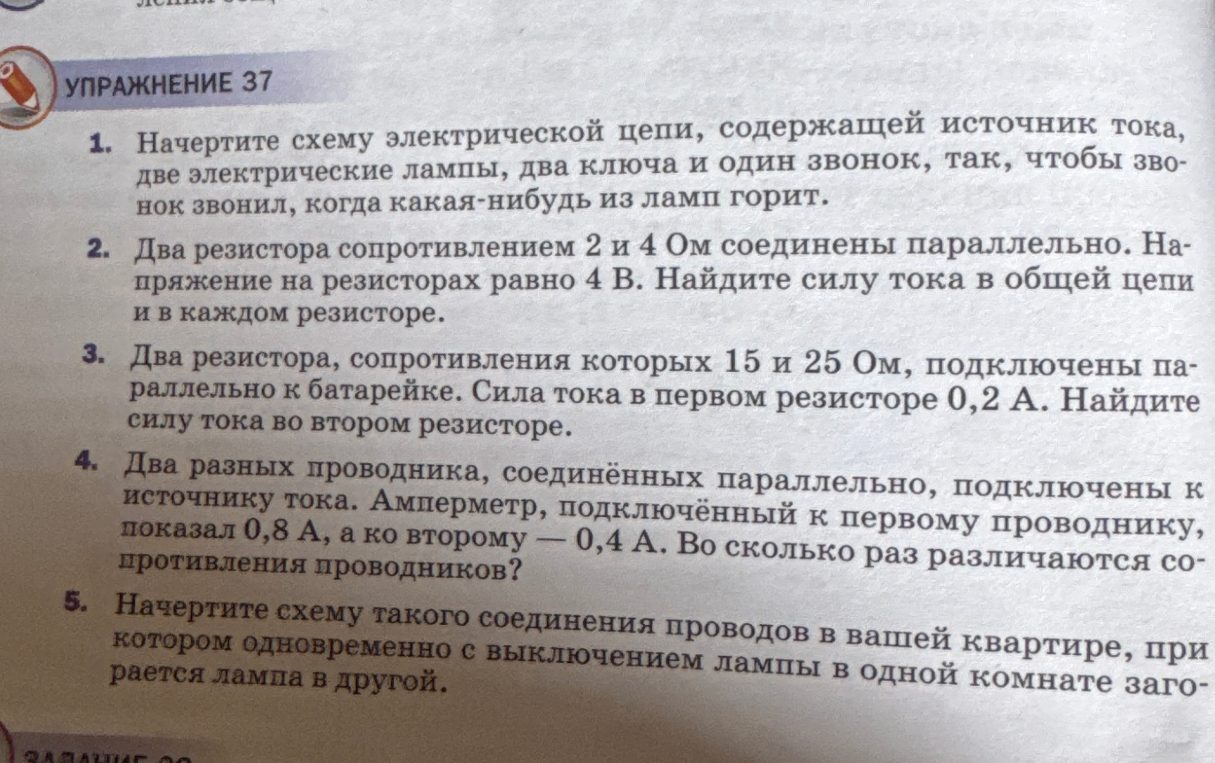

1. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

Привет! Давай разберем эти задачи по физике. ### Задача 2 Дано: $R_1 = 2\text{ Ом}$, $R_2 = 4\text{ Ом}$, $U = 4\text{ В}$. При параллельном соединении напряжение на резисторах одинаково: $U_1 = U_2 = U = 4\text{ В}$. 1. Найдем силу тока в каждом резисторе по закону Ома ($I = U/R$): $I_1 = \frac{4\text{ В}}{2\text{ Ом}} = 2\text{ А}$ $I_2 = \frac{4\text{ В}}{4\text{ Ом}} = 1\text{ А}$ 2. Сила тока в общей цепи равна сумме токов: $I = I_1 + I_2 = 2\text{ А} + 1\text{ А} = 3\text{ А}$. **Ответ:** 2 А, 1 А; общая сила тока 3 А. ### Задача 3 Дано: $R_1 = 15\text{ Ом}$, $R_2 = 25\text{ Ом}$, $I_1 = 0,2\text{ А}$. При параллельном соединении напряжение одинаково ($U_1 = U_2$). 1. Выразим напряжение через закон Ома: $U_1 = I_1 \cdot R_1 = 0,2\text{ А} \cdot 15\text{ Ом} = 3\text{ В}$. 2. Так как $U_2 = U_1 = 3\text{ В}$, найдем ток во втором резисторе: $I_2 = \frac{U_2}{R_2} = \frac{3\text{ В}}{25\text{ Ом}} = 0,12\text{ А}$. **Ответ:** 0,12 А. ### Задача 4 Дано: $I_1 = 0,8\text{ А}$, $I_2 = 0,4\text{ А}$. Параллельное соединение ($U_1 = U_2 = U$). 1. По закону Ома: $R_1 = U/I_1$ и $R_2 = U/I_2$. 2. Отношение сопротивлений: $\frac{R_1}{R_2} = \frac{U/I_1}{U/I_2} = \frac{I_2}{I_1} = \frac{0,4}{0,8} = 0,5$. Это значит, что $R_1 = 0,5 \cdot R_2$, или $R_2 = 2 \cdot R_1$. **Ответ:** Сопротивление второго проводника в 2 раза больше сопротивления первого. ### Задачи 1 и 5 (пояснение) Эти задачи требуют начертить схемы. В них нужно использовать условные обозначения: источник тока (длинная и короткая черточки), резисторы/лампы (прямоугольники), ключи (разомкнутый/замкнутый контакт) и звонок (полукруг с кнопкой). При параллельном соединении ток имеет возможность идти по разным путям, что позволяет элементам работать независимо.
