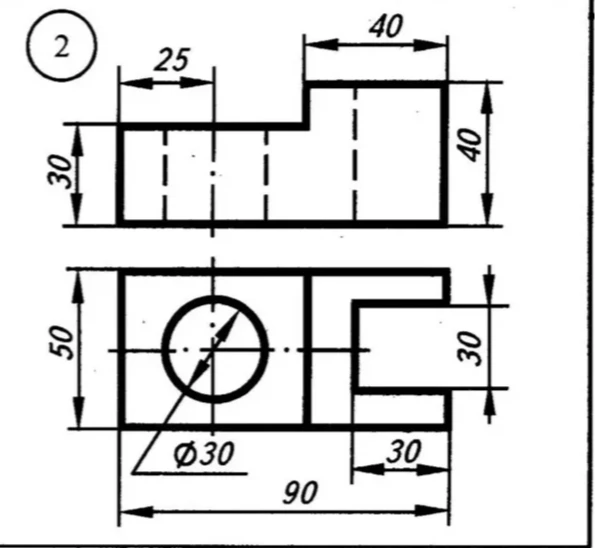

построить изо метрическую проекцию детали по заданному чертежу

Для построения изометрической проекции данной детали выполни следующие шаги: 1. **Подготовка осей:** Начерти аксонометрические оси $x$, $y$ и $z$ под углом $120^\circ$ друг к другу. Ось $z$ направлена вертикально вверх. 2. **Основание:** Построй габаритный прямоугольник основания в изометрии. Его размеры по осям: длина (вдоль $x$) — 90 мм, ширина (вдоль $y$) — 50 мм. 3. **Построение формы:** - Отложи высоту левой части — 30 мм, правой части — 40 мм. - Построй общую форму детали, учитывая, что она состоит из двух ступеней: левая часть длиной 25 мм (от края) до линии перехода, правая часть имеет вырез. 4. **Детали:** - **Отверстие:** На верхней грани левой части найди центр отверстия (отстоит на 25 мм от левого края по длине и посередине ширины 50 мм). В изометрии окружность диаметром 30 мм превращается в эллипс. Построй его, используя метод вписывания в ромб. - **Паз:** На правой стороне детали построй П-образный вырез. Его ширина 30 мм, глубина выреза — 30 мм. 5. **Обводка:** Обведи видимые линии детали сплошной основной линией, удали лишние линии построения. Помни, что в изометрии размеры по осям $x$, $y$, $z$ откладываются в натуральную величину (коэффициент искажения равен 1).
