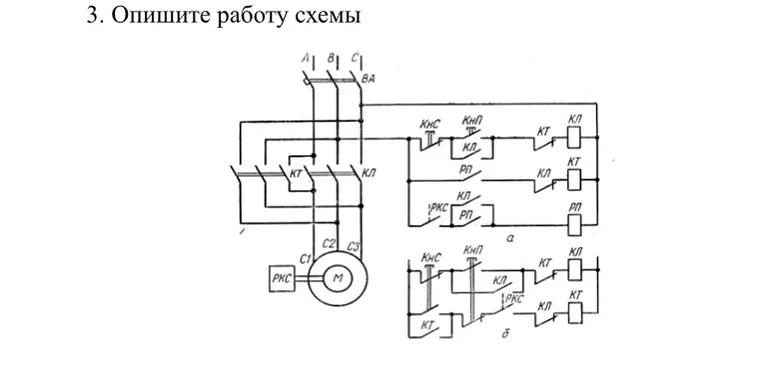

3. Опишите работу схемы

Это типовая схема пуска асинхронного электродвигателя (М) с переключением обмоток (вероятно, «звезда-треугольник» для ограничения пусковых токов). На схеме представлены: 1. **Силовая часть (слева):** Трехфазное питание (A, B, C), автоматический выключатель (BA), контакторы КЛ (линейный) и КТ (треугольник/звезда), электродвигатель (М) и реле контроля скорости (РКС) или тепловое реле. 2. **Цепи управления (справа, фрагменты «а» и «б»):** Кнопки управления (КнП — пуск, КнС — стоп), катушки контакторов (КЛ, КТ, РП — промежуточное реле), блокировочные контакты. **Принцип работы:** * **Пуск:** При нажатии кнопки «Пуск» (КнП) замыкается цепь катушки контактора КЛ (линейного), который подает питание на обмотки двигателя. Одновременно или с небольшой задержкой (в зависимости от исполнения схемы) включается контактор КТ (соединение обмоток, например, «звезда» для пуска). * **Разгон:** После разгона двигателя до номинальной скорости происходит переключение контактора КТ на другую схему соединения (например, «треугольник»), чтобы обеспечить рабочий режим. * **Стоп:** При нажатии кнопки «Стоп» (КнС) цепь управления разрывается, контакторы КЛ и КТ обесточиваются, двигатель отключается от сети.
