4. Сопротивление участка цепи, изображённого на рисунке, равно

Question

Вопрос:

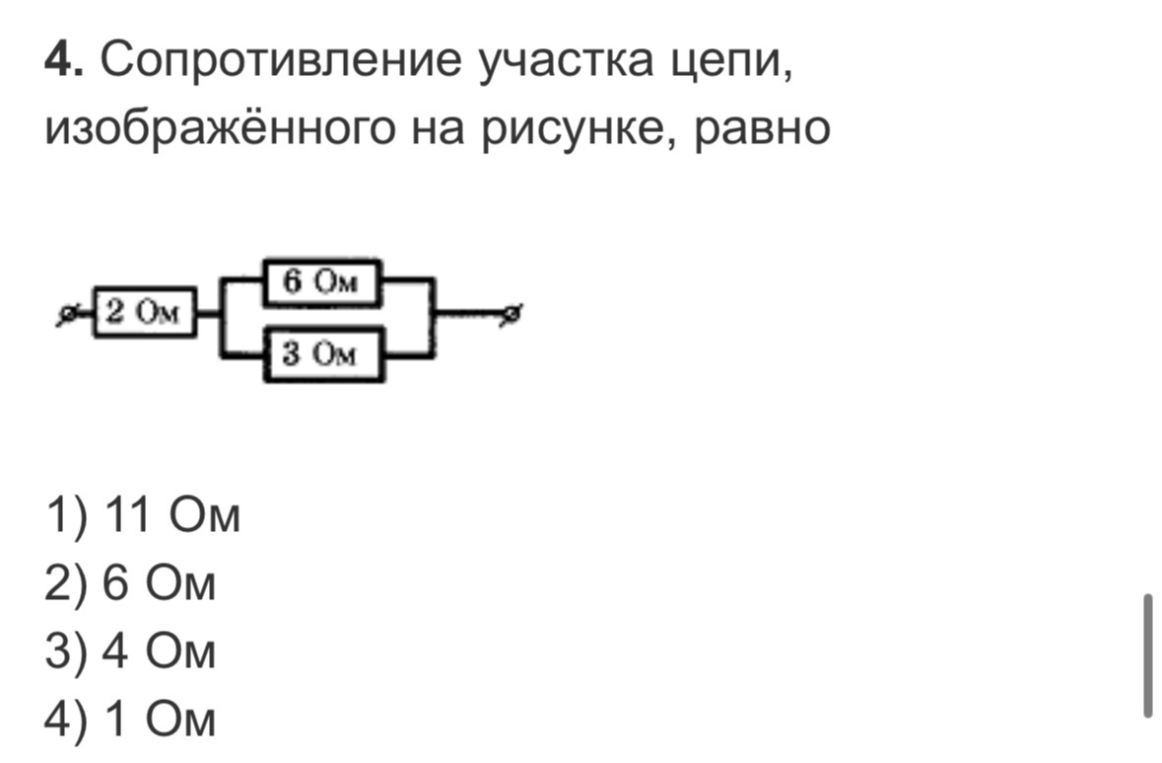

4. Сопротивление участка цепи, изображённого на рисунке, равно

Фотография

Ответ ассистента

Accepted Answer

Для решения задачи найдем общее сопротивление участка цепи. 1. Сначала вычислим сопротивление параллельного участка, где соединены резисторы $R_2 = 6 \text{ Ом}$ и $R_3 = 3 \text{ Ом}$. Формула для параллельного соединения: $\frac{1}{R_{23}} = \frac{1}{R_2} + \frac{1}{R_3} = \frac{1}{6} + \frac{1}{3} = \frac{1}{6} + \frac{2}{6} = \frac{3}{6} = \frac{1}{2}$ Следовательно, $R_{23} = 2 \text{ Ом}$. 2. Резистор $R_1 = 2 \text{ Ом}$ соединен с участком $R_{23}$ последовательно. Общее сопротивление $R = R_1 + R_{23} = 2 + 2 = 4 \text{ Ом}$. Верный ответ: 3) 4 Ом.

4. Сопротивление участка цепи, изображённого на рисунке, равно
