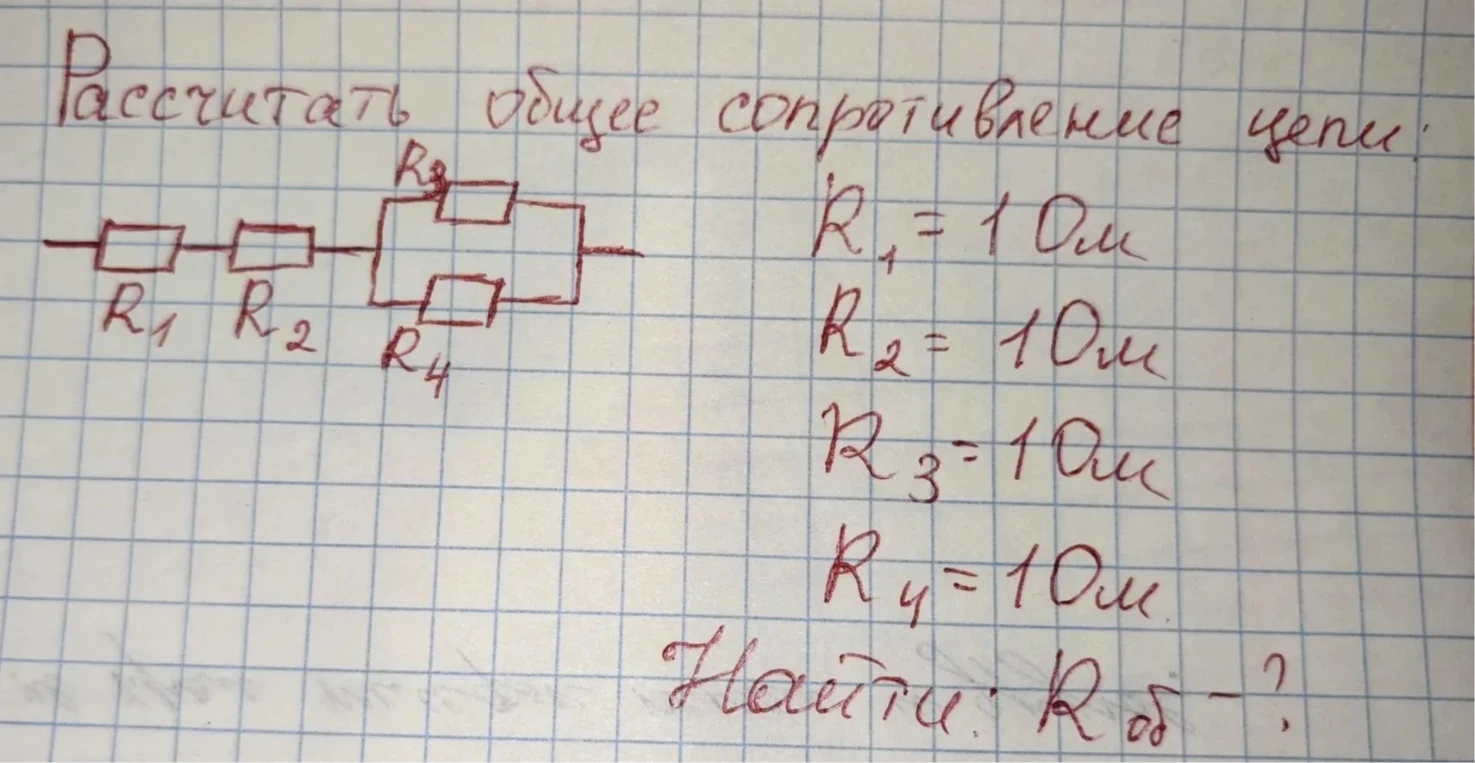

Рассчитать общее сопротивление цепи: $R_1=10$ Ом, $R_2=10$ Ом, $R_3=10$ Ом, $R_4=10$ Ом. Найти: $R_{об}$ — ?

$Рассчитать общее сопротивление цепи: $R_1=10$ Ом, $R_2=10$ Ом, $R_3=10$ Ом, $R_4=10$ Ом. Найти: $R_{об}$ — ?$

Фотография

Ответ ассистента

Для решения задачи воспользуемся правилами последовательного и параллельного соединения проводников. 1. Найдём сопротивление параллельного участка $R_{34}$, состоящего из резисторов $R_3$ и $R_4$: $\frac{1}{R_{34}} = \frac{1}{R_3} + \frac{1}{R_4} = \frac{1}{10} + \frac{1}{10} = \frac{2}{10} = \frac{1}{5}$ $R_{34} = 5$ Ом 2. Теперь найдём общее сопротивление всей цепи $R_{об}$, сложив последовательно соединённые $R_1$, $R_2$ и $R_{34}$: $R_{об} = R_1 + R_2 + R_{34} = 10 + 10 + 5 = 25$ Ом **Ответ: 25 Ом**
