Вопрос:

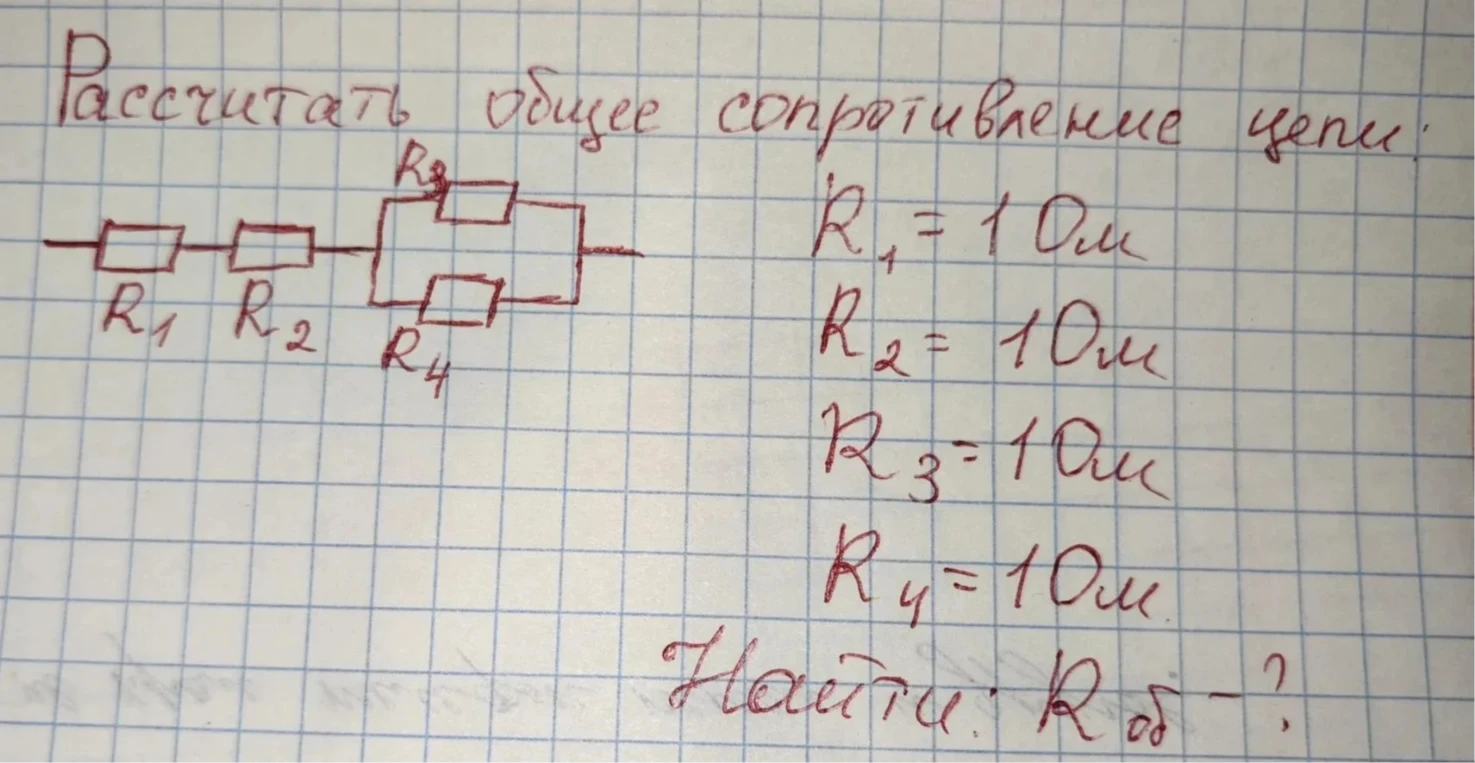

Рассчитать общее сопротивление цепи.

Фотография

Ответ ассистента

Для решения задачи определим структуру цепи: 1. Резисторы $R_1$ и $R_2$ соединены последовательно друг с другом. 2. Участок с резисторами $R_3$ и $R_4$ представляет собой параллельное соединение. 3. Вся цепь состоит из последовательного соединения суммы $(R_1 + R_2)$ и эквивалентного сопротивления параллельного участка $R_{34}$. Расчет: 1. Сначала найдем сопротивление параллельного участка $R_{34}$: $R_{34} = \frac{R_3 \cdot R_4}{R_3 + R_4} = \frac{10 \cdot 10}{10 + 10} = \frac{100}{20} = 5 \text{ Ом}$. 2. Теперь найдем полное общее сопротивление цепи $R_{\text{общ}}$: $R_{\text{общ}} = R_1 + R_2 + R_{34} = 10 + 10 + 5 = 25 \text{ Ом}$. **Ответ: 25 Ом**
