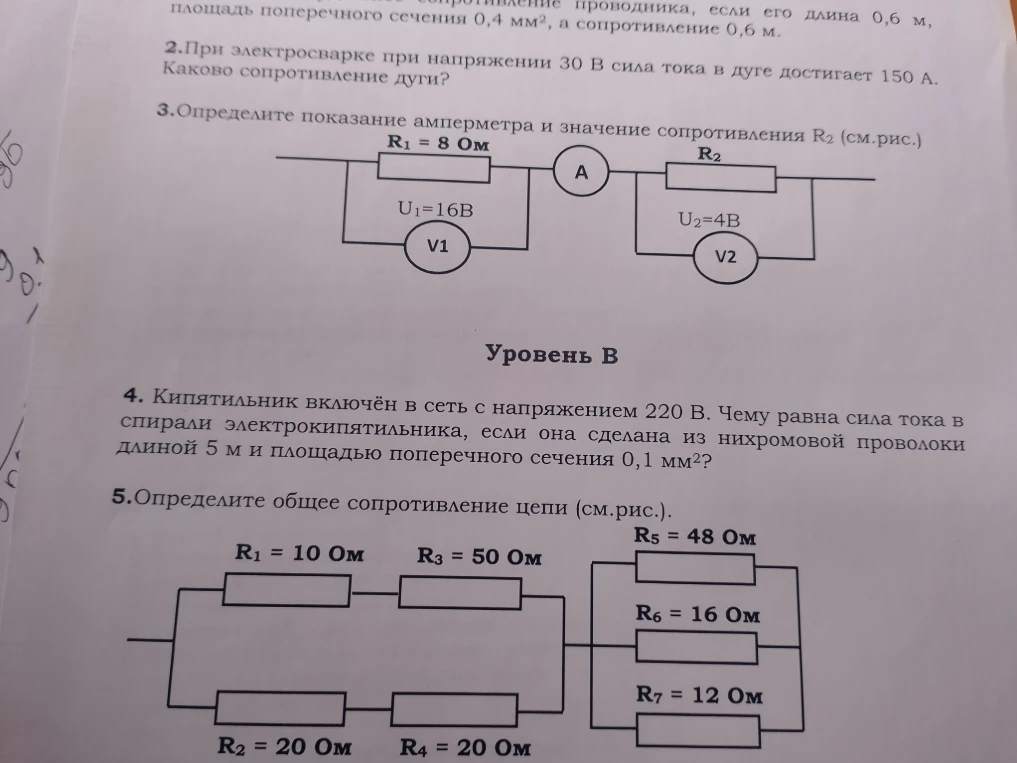

3. Определите показание амперметра и значение сопротивления R2 (см. рис.). 4. Кипятильник включён в сеть с напряжением 220 В. Чему равна сила тока в спирали электрокипятильника, если она сделана из нихромовой проволоки длиной 5 м и площадью поперечного сечения 0,1 мм²? 5. Определите общее сопротивление цепи (см. рис.).

### Задача 3 1. Найдём силу тока на первом участке. Так как резистор $R_1$ и вольтметр $V_1$ соединены параллельно, напряжение на резисторе равно показанию вольтметра: $U_1 = 16\text{ В}$. По закону Ома: $I = \frac{U_1}{R_1} = \frac{16\text{ В}}{8\text{ Ом}} = 2\text{ А}$. Так как амперметр включён последовательно в неразветвлённую часть цепи, его показание равно общему току. 2. Найдём сопротивление $R_2$. На втором участке напряжение $U_2 = 4\text{ В}$. Сила тока в цепи везде одинакова (для последовательных участков): $I = 2\text{ А}$. По закону Ома: $R_2 = \frac{U_2}{I} = \frac{4\text{ В}}{2\text{ А}} = 2\text{ Ом}$. **Ответ:** Показание амперметра $2\text{ А}$, сопротивление $R_2 = 2\text{ Ом}$. --- ### Задача 4 **Дано:** $U = 220\text{ В}$, $l = 5\text{ м}$, $S = 0,1\text{ мм}^2$, $\rho = 1,1\text{ Ом}\cdot\text{мм}^2/\text{м}$ (удельное сопротивление нихрома). 1. Вычислим сопротивление проволоки: $R = \rho \cdot \frac{l}{S} = 1,1 \cdot \frac{5}{0,1} = 55\text{ Ом}$. 2. Найдём силу тока по закону Ома: $I = \frac{U}{R} = \frac{220\text{ В}}{55\text{ Ом}} = 4\text{ А}$. **Ответ:** Сила тока равна $4\text{ А}$. --- ### Задача 5 1. Найдём сопротивление первого блока (параллельные $R_1$ и $R_2$): $R_{1,2} = \frac{R_1 \cdot R_2}{R_1 + R_2} = \frac{10 \cdot 20}{10 + 20} = \frac{200}{30} = 6\frac{2}{3}\text{ Ом} \approx 6,67\text{ Ом}$. 2. Найдём сопротивление второго блока (параллельные $R_3$ и $R_4$): $R_{3,4} = \frac{R_3 \cdot R_4}{R_3 + R_4} = \frac{50 \cdot 20}{50 + 20} = \frac{1000}{70} = 14\frac{2}{7}\text{ Ом} \approx 14,29\text{ Ом}$. 3. Сопротивление левой части цепи (последовательно): $R_{лев} = R_{1,2} + R_{3,4} = \frac{20}{3} + \frac{100}{7} = \frac{140 + 300}{21} = \frac{440}{21} \approx 20,95\text{ Ом}$. 4. Найдём сопротивление третьего блока (три параллельных резистора $R_5, R_6, R_7$): $\frac{1}{R_{5,6,7}} = \frac{1}{48} + \frac{1}{16} + \frac{1}{12} = \frac{1+3+4}{48} = \frac{8}{48} = \frac{1}{6} \Rightarrow R_{5,6,7} = 6\text{ Ом}$. 5. Общее сопротивление цепи: $R_{общ} = R_{лев} + R_{5,6,7} = 20,95 + 6 = 26,95\text{ Ом}$. **Ответ:** Общее сопротивление $\approx 26,95\text{ Ом}$.
