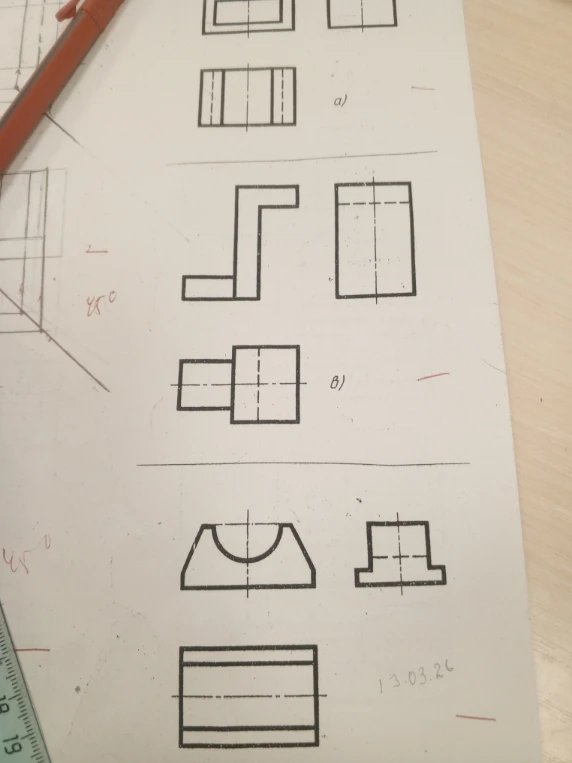

Построение изометрической проекции деталей по заданным видам.

Для выполнения этого задания по черчению необходимо построить изометрическую проекцию деталей по заданным трем видам (спереди, сверху и слева). На чертеже представлены три разные детали (а, б и третья без буквы). 1. **Деталь б (в центре):** представляет собой ступенчатый блок. По виду спереди и сверху понятно, что это деталь с Г-образным профилем в верхней части и прямоугольным основанием. При построении в изометрии оси $x$ и $y$ располагаются под углом $30^{\circ}$ к горизонтали, ось $z$ — вертикально. 2. **Нижняя деталь:** имеет форму призмы с полуцилиндрической выемкой сверху и ступенчатыми выступами по бокам у основания. На виде сверху мы видим габаритный прямоугольник и линии, обозначающие края выемки и ступеней. Так как задание требует графического построения (чертежа от руки или в CAD-системе), словами можно описать лишь алгоритм: - Проведи оси изометрии ($120^{\circ}$ между каждой). - Отложи габаритные размеры (длину, ширину, высоту) вдоль соответствующих осей. - Начни с построения основания, затем «наращивай» объём детали вверх. - Невидимые контуры в изометрии обычно не показывают, если иное не указано учителем.
